Электросхема запуска тип 2 Mercedes Benz С-Class 202

Электрическая схема системы запуска Mercedes Benz С-Class 202 1996, 1997 года выпуска.

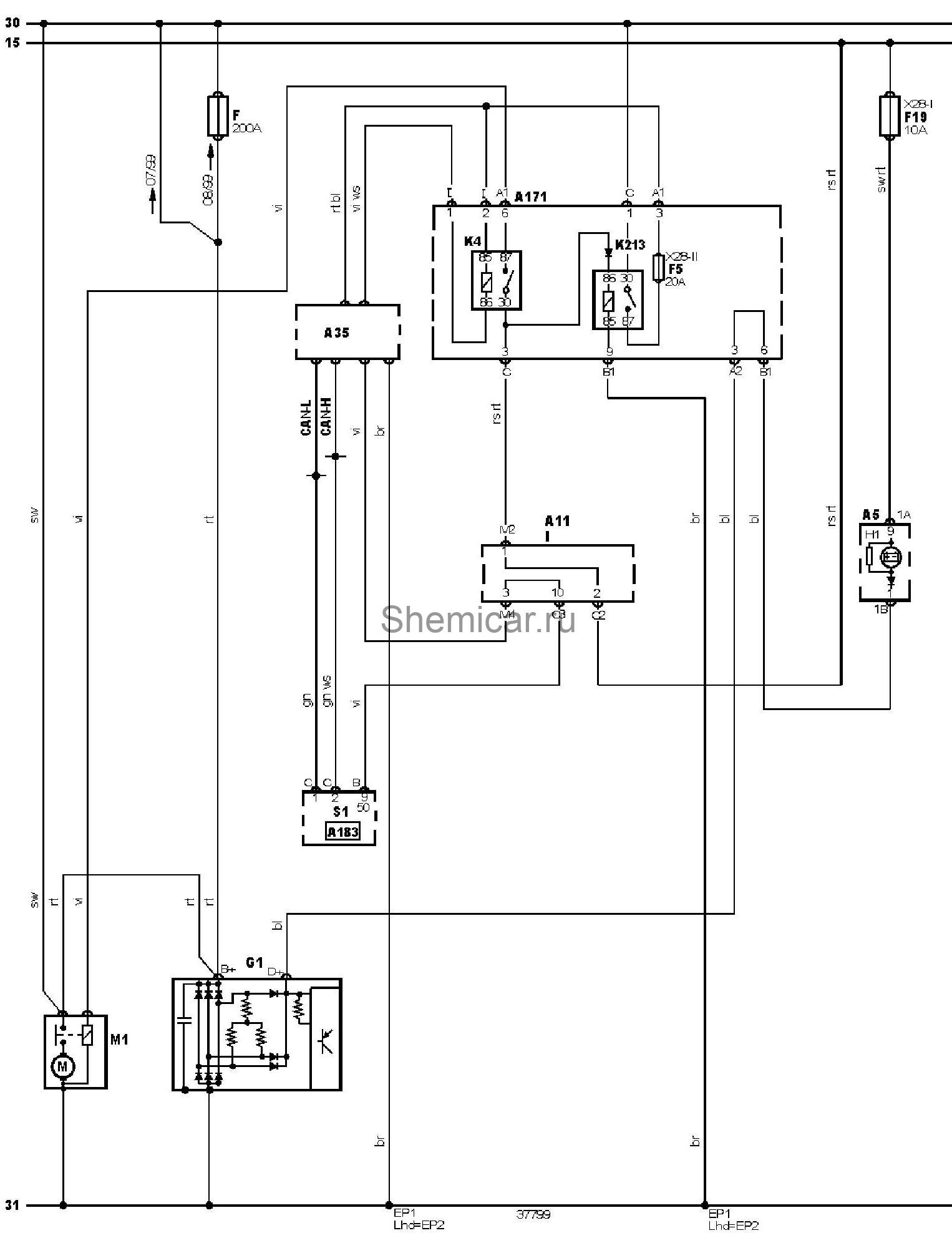

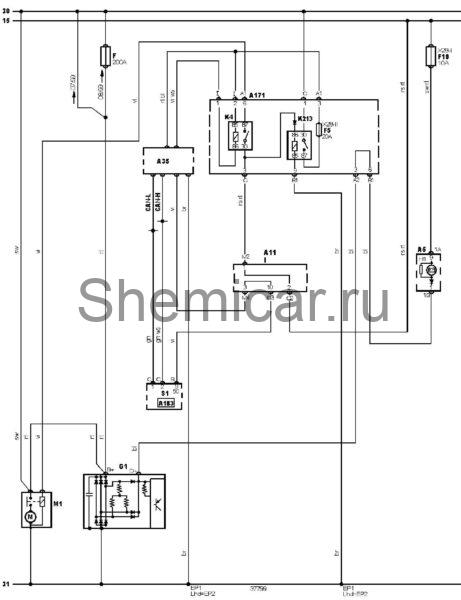

Электросхема системы запуска (-05.1997).

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A35	Электронный блок управления двигателем (ECM)
A171	Аудиосистема
A183	Аудиосистема
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
EP1	Точка массы
F	Предохранитель
F5	Предохранитель
F19	Предохранитель
G1	Г енератор
K4	Реле стартера
K213	Реле защиты от перегрузки / скачков напряжения
M1	Стартер
S1	Замок зажигания
X28-I	Блок предохранителей/реле
X28-II	Блок предохранителей/реле

цвета проводов на схеме.
