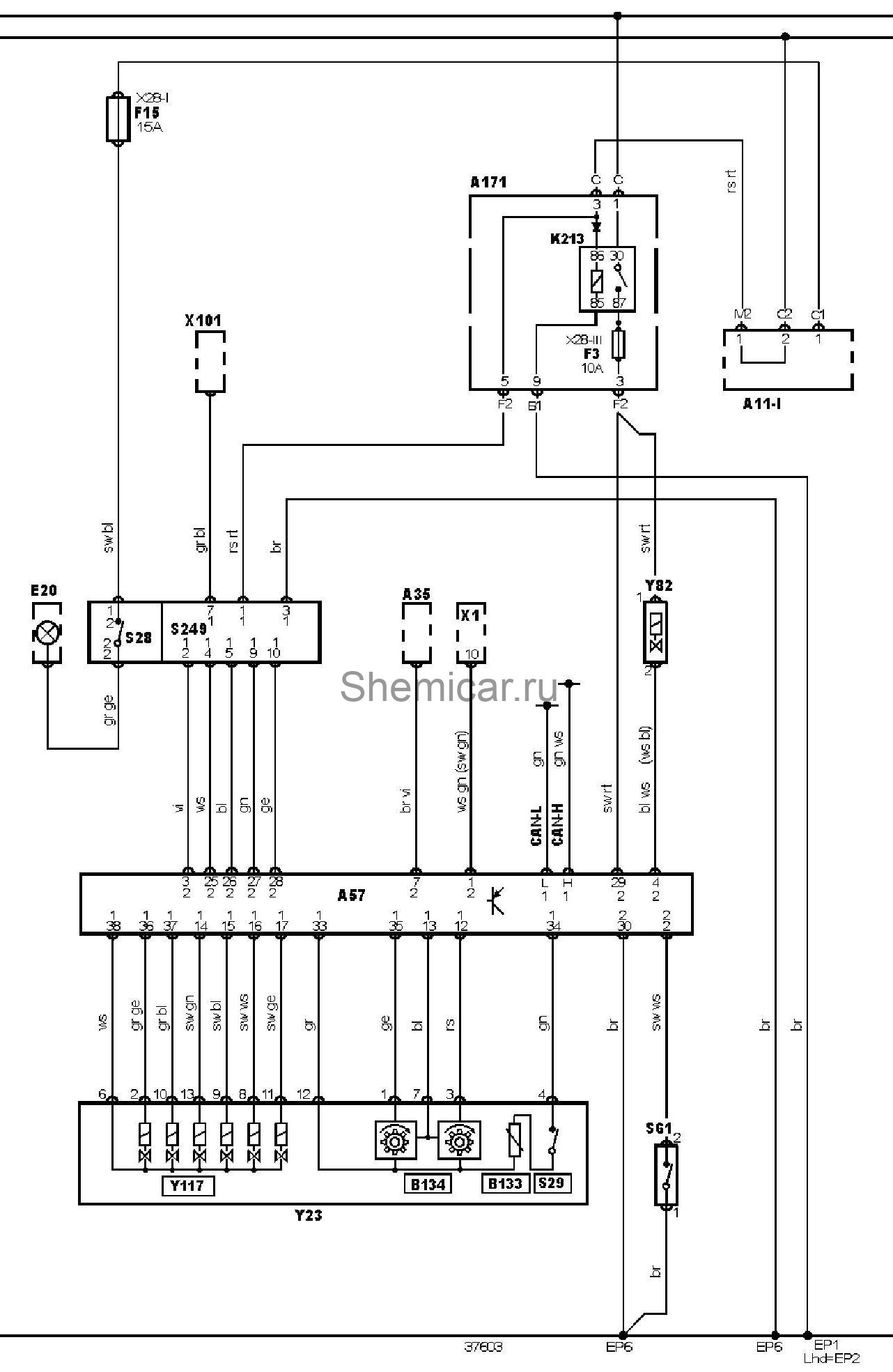

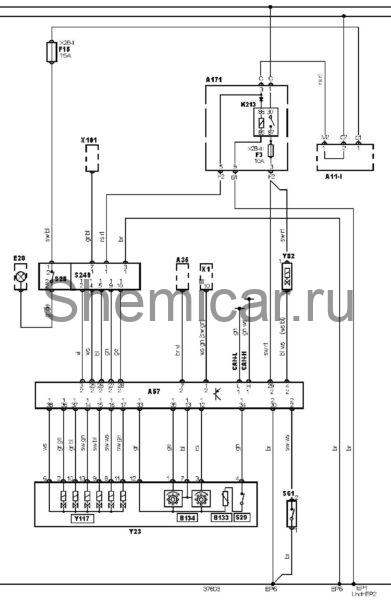

Электросхема АКПП тип 2 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A171

Аудиосистема

B133

Датчик температуры рабочей жидкости трансмиссии

B134

Датчик скорости автомобиля (трансмиссия)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP6

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

F3

Предохранитель

F15

Предохранитель

K213

Реле защиты от перегрузки / скачков напряжения

S28

Выключатель фонарей заднего хода

S61

Выключатель режима kick-down

S249

Датчик положения селектора

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле

X28-II

Блок предохранителей/реле

X28-III

Блок предохранителей/реле

X101

Диагностический разъем (DLC)

Y23

Блок клапанов трансмиссии

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
