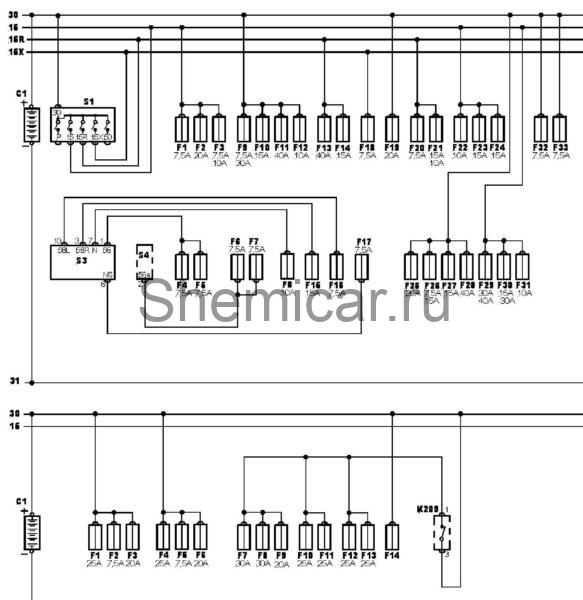

Электросхема питания тип 1 Mercedes Benz С-Class 202

15R

Замок зажигания — зажигание ВКЛ

15X

Замок зажигания — зажигание ВКЛ

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

C1

Аккумуляторная батарея

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F22

Предохранитель

F23

Предохранитель

F24

Предохранитель

F25

Предохранитель

F26

Предохранитель

F27

Предохранитель

F28

Предохранитель

F29

Предохранитель

F30

Предохранитель

F31

Предохранитель

F32

Предохранитель

F33

Предохранитель

K209

Реле электропривода стеклоподъемников / люка

S1

Замок зажигания

S3

Выключатель фар

S4

Переключатель света фар

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
