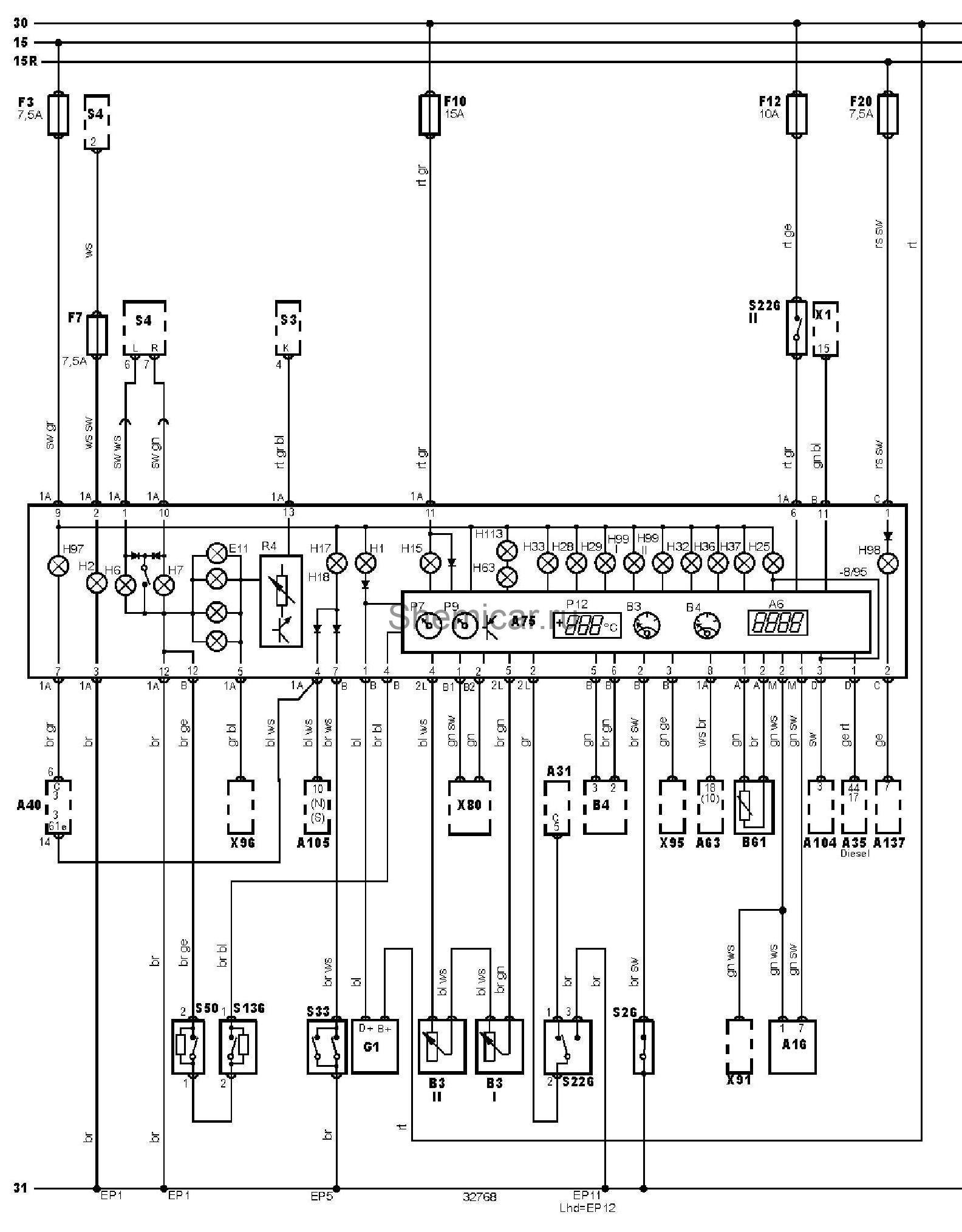

Электросхема приборной панели тип 1 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A6

Часы

A16

Электронный блок управления ABS

A31

Блок управления центральным замком

A35

Электронный блок управления двигателем (ECM)

A40

Блок системы проверки исправности ламп

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A104

Блок управления свечами накаливания

A105

Блок управления системой освещения в дневное время

A137

Электронный блок управления SRS

B3

Датчик указателя уровня топлива

B4

Датчик указателя температуры охлаждающей жидкости

B61

Датчик температуры окружающего воздуха

EP1

Точка массы

EP11

Точка массы

EP12

Точка массы

EP5

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F3

Предохранитель

F7

Предохранитель

F10

Предохранитель

F12

Предохранитель

F20

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H25

Индикатор свечей накаливания

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H33

Индикатор низкого уровня жидкости в бачке омывателя лобового стекла

H36

Индикатор низкого уровня охлаждающей жидкости

H37

Индикатор низкого уровня моторного масла

H63

Индикатор неисправности системы управления двигателем (MIL)

H97

Индикатор неисправности ламп

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H113

Индикатор системы блокировки дифференциала

P7

Тахометр

P9

Спидометр

P12

Указатель температуры наружного воздуха

R4

Реостат подсветки комбинации приборов

S3

Выключатель фар

S4

Переключатель света фар

S26

Датчик низкого уровня моторного масла

S33

Датчик низкого уровня тормозной жидкости

S50

Датчик низкого уровня охлаждающей жидкости

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S226

Концевой выключатель двери водителя

X1

Диагностический разъем (DLC)

X80

Разъем шины данных

X91

Разъем датчика скорости автомобиля

X95

Разъем тахометра

X96

Разъем подсветки приборной панели

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
