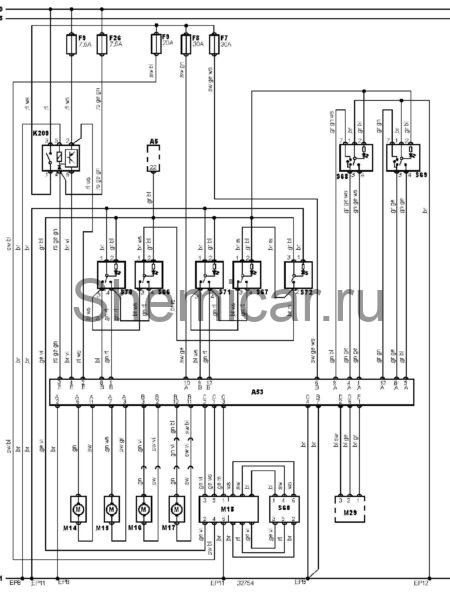

Электросхема стеклоподъемников тип 1 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A53

Блок управления электроприводом стеклоподъемников/люка

EP11

Точка массы

EP12

Точка массы

EP8

Точка массы

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F26

Предохранитель

K209

Реле электропривода стеклоподъемников / люка

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

M18

Электродвигатель привода люка

M29

Вакуумный насос центрального замка

S60

Выключатель электропривода люка

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S68

Выключатель электропривода стеклоподъемника левой передней двери (на консоли)

S69

Выключатель электропривода стеклоподъемника правой передней двери (на консоли)

S70

Выключатель электропривода стеклоподъемника левой задней двери (на консоли)

S71

Выключатель электропривода стеклоподъемника правой задней двери (на консоли)

S72

Выключатель блокировки электропривода стеклоподъемников

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
