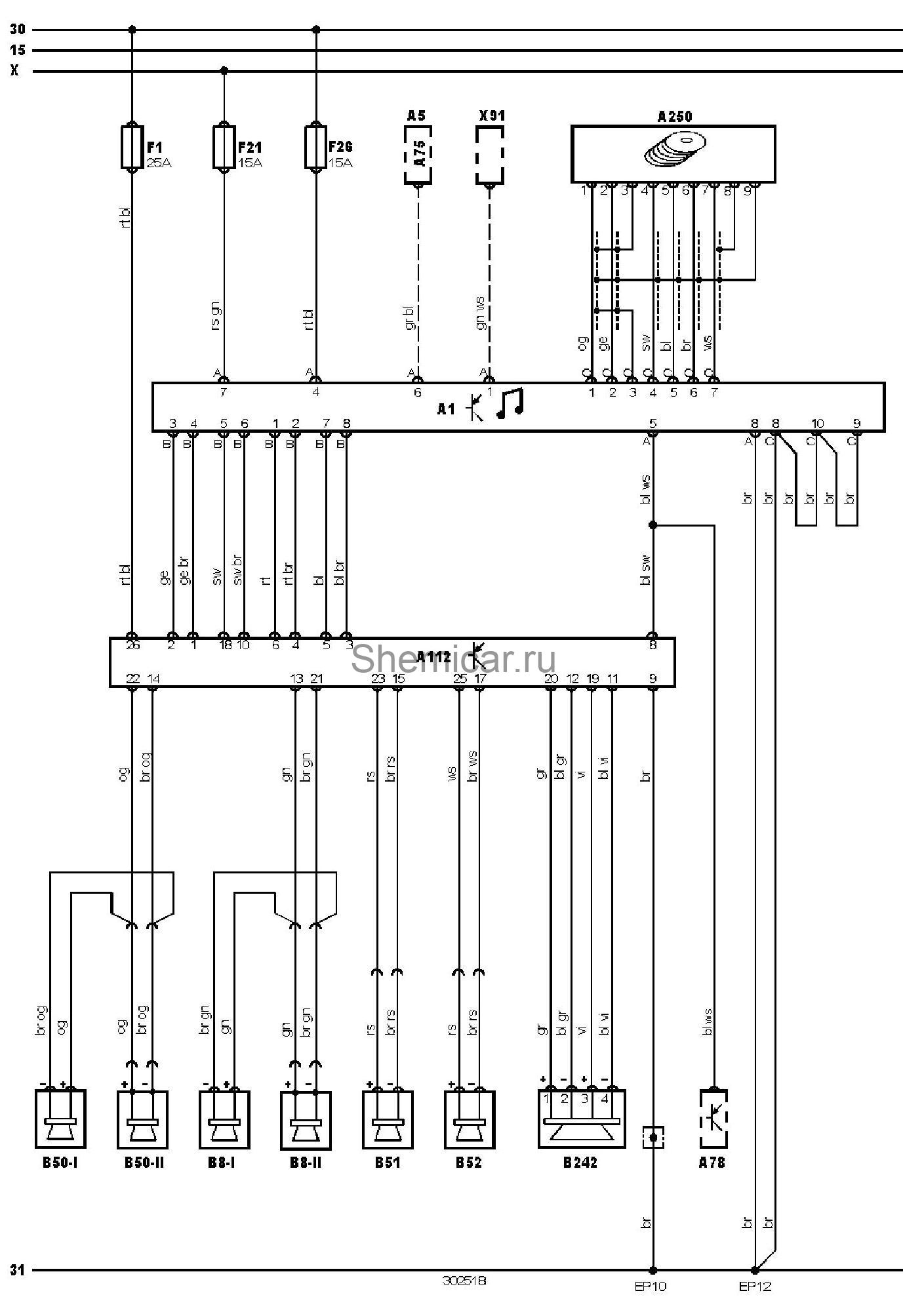

Электросхема мультимедиа-системы тип 3 Mercedes Benz С-Class 202

Электрическая схема мультимедиа- системы Mercedes Benz С-Class 202 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Электросхема мультимедиа- системы — С усилителем (Универсал).

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A75	Блок управления комбинацией приборов
A78	Блок антенны
A112	Усилитель выходного сигнала аудиосистемы
A250	CD-чейнджер
B8-I	Динамик аудиосистемы, левый передний или единственный 1
B8-II	Динамик аудиосистемы, левый передний или единственный 2
B50-I	Динамик аудиосистемы, правый передний 1
B50-II	Динамик аудиосистемы, правый передний2
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B242	Динамик аудиосистемы, задний центральный
EP10	Точка массы
EP12	Точка массы
F1	Предохранитель
F21	Предохранитель
F26	Предохранитель
X91	Разъем датчика скорости автомобиля

цвета проводов на схеме.
