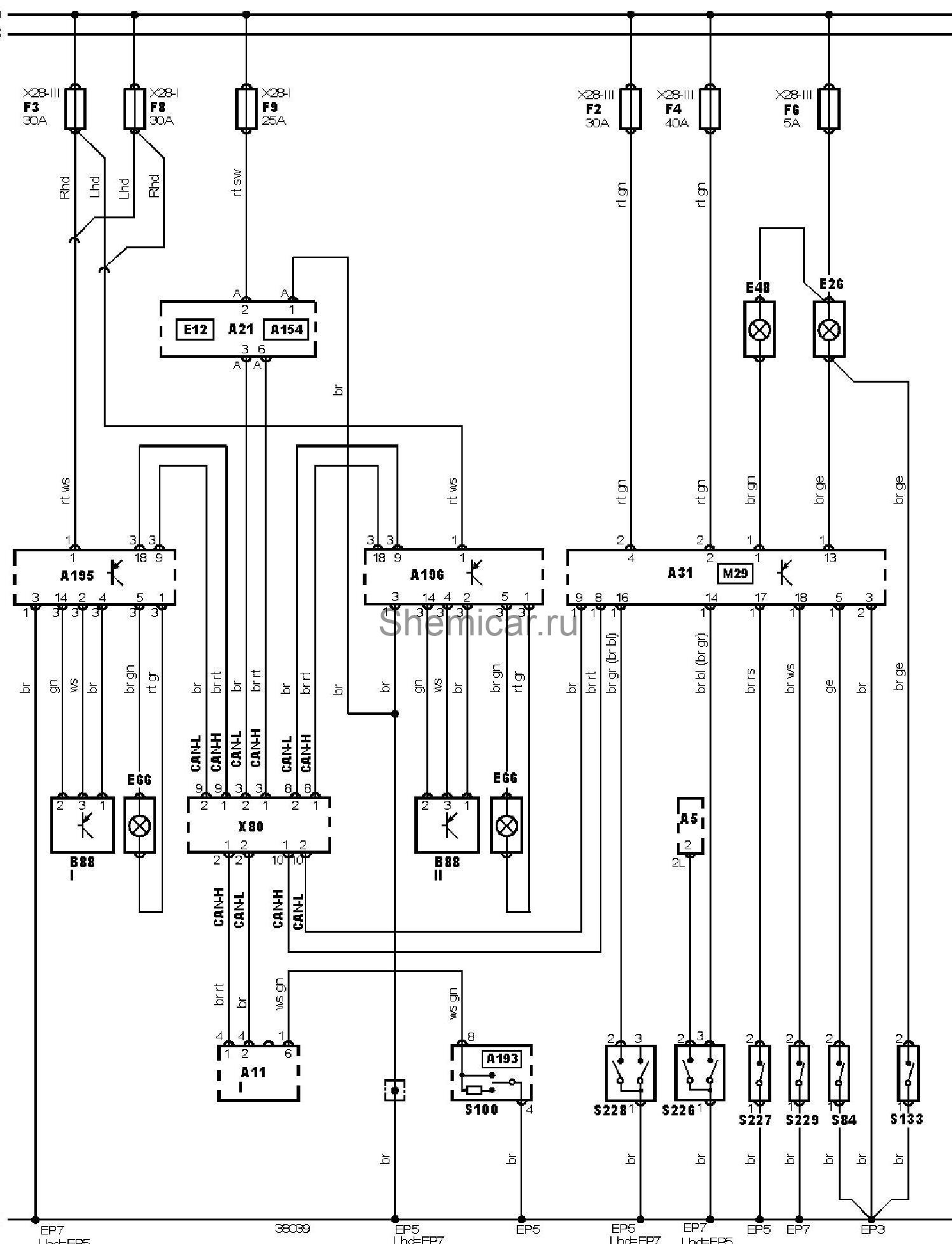

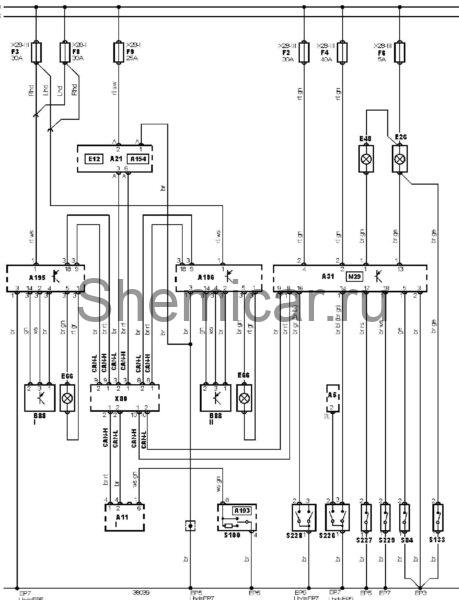

Электросхема освещения салона тип 2 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A31

Блок управления центральным замком

A154

Блок управления системой поддержания скорости (круиз-контроль)

A193

Аудиосистема

A195

Аудиосистема

A196

Аудиосистема

B88

Датчик сигнала центрального замка

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP3

Точка массы

EP5

Точка массы

EP7

Точка массы

E12

Лампа освещениясалона(передняя)

E26

Лампа подсветки багажника / задней двери

E48

Лампа освещения салона(задняя левая илиединственная)

E66

Габаритная лампа(ы) двери

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F6

Предохранитель

F8

Предохранитель

F9

Предохранитель

M29

Вакуумный насос центрального замка

S84

Переключатель управления очистителем / омывателем лобового стекла

S100

Главный выключатель центрального замка

S133

Концевой выключатель багажника / задней двери

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

X28-I

Блок предохранителей/реле

X28-III

Блок предохранителей/реле

X80

Разъем шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
