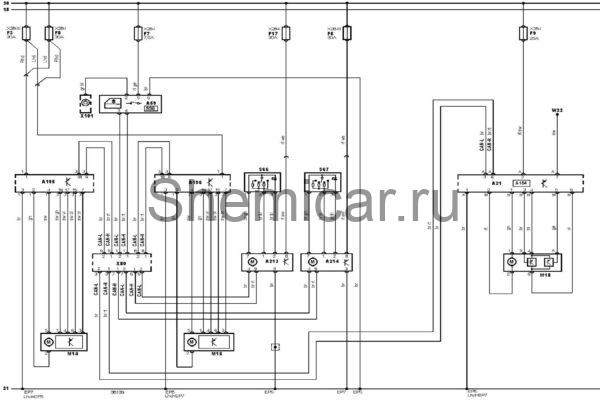

Электросхема стеклоподъемников тип 3 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A59

Комбинация приборов

A154

Блок управления системой поддержания скорости (круиз-контроль)

A195

Аудиосистема

A196

Аудиосистема

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP5

Точка массы

EP7

Точка массы

F3

Предохранитель

F5

Предохранитель

F7

Предохранитель

F8

Предохранитель

F9

Предохранитель

F17

Предохранитель

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M18

Электродвигатель привода люка

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S98

Переключатель регулировки зеркал заднего вида

W22

Провод антенны

X28-I

Блок предохранителей/реле

X28-III

Блок предохранителей/реле

X80

Разъем шины данных

X101

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
