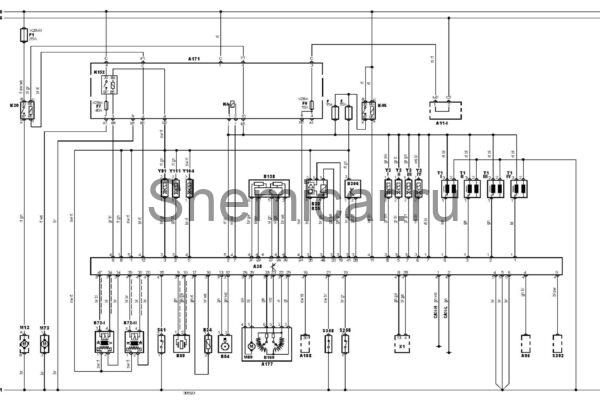

Электросхема двигателя 111.952 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления

A35

Электронный блок управления двигателем (ECM)

A95

Блок управления электродвигателем вентилятора системы охлаждения

A171

Блок реле

A177

Блок управления дроссельной заслонкой

A198

Электронный блок управления SRS

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B138

Датчик положения педали акселератора

B169

Датчик положения электродвигателя привода дроссельной заслонки

B206

Датчик состояния моторного масла

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

F

Предохранитель

F1

Предохранитель

F6

Предохранитель

F7

Предохранитель

K4

Реле стартера

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K152

Реле насоса системы подачи воздуха на выпуск

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

S61

Выключатель режима kick-down

S258

Концевой выключатель (датчик положения) педали сцепления

S292

Панель управления кондиционером/отопителем

S358

Датчик-выключатель по уровню моторного масла

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-II

Блок предохранителей/реле, моторный отсек — левая сторона

Y3

Форсунка

Y81

Привод системы изменения фаз газораспределения

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
