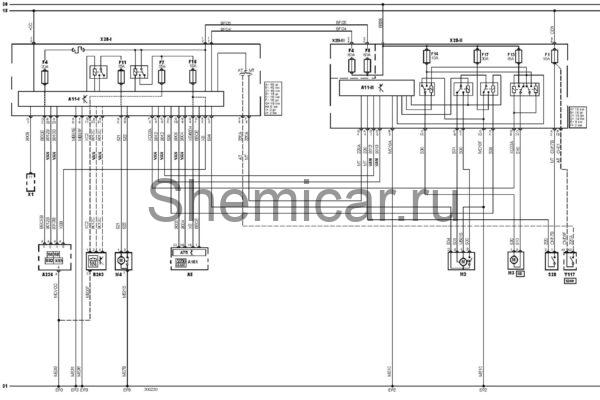

Электросхема очистителей тип 2 Citroen Picasso

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления

A11-II

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

B203

Датчик частоты вращения правого переднего колеса (ABS)

EP2

Точка массы

EP3

Точка массы

EP9

Точка массы

F1

Предохранитель

F4

Предохранитель

F5

Предохранитель

F7

Предохранитель

F11

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F17

Предохранитель

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M5

Электродвигатель насоса омывателя заднего стекла

S6

Комбинированный переключатель

S8

Переключатель управления очистителем / омывателем лобового стекла

S28

Выключатель фонарей заднего хода

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-III

Блок предохранителей/реле, приборная панель 2

X93

Спиральный провод(SRS)

Y117

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
