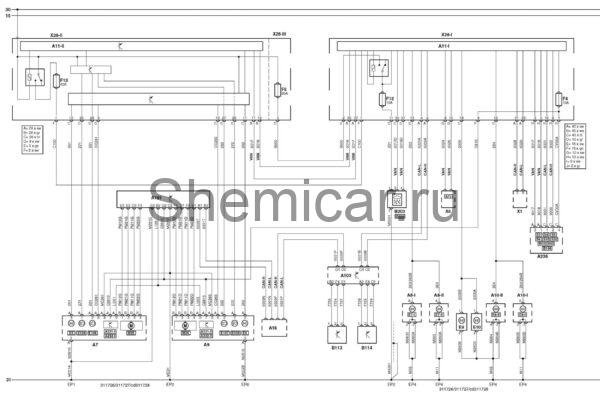

Электросхема освещения тип 3 Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A9

Правая фара в сборе

A16

Электронный блок управления ABS

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

A191

Блок управления корректором фар

A236

Блок управления электрооборудованием рулевой колонки

B92

Звуковой предупреждающий сигнал / зуммер

B106

Датчик положения рулевого колеса

B113

Датчик высоты положения кузова (передний)

B114

Датчик высоты положения кузова (задний)

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP1

Точка массы

EP2

Точка массы

EP4

Точка массы

EP6

Точка массы

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E104

Лампа ближнего света (левая)

E105

Лампа ближнего света (правая)

E106

Лампа дальнего света (левая)

E107

Лампа дальнего света (правая)

F4

Предохранитель

F5

Предохранитель

F12

Предохранитель

F13

Предохранитель

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
