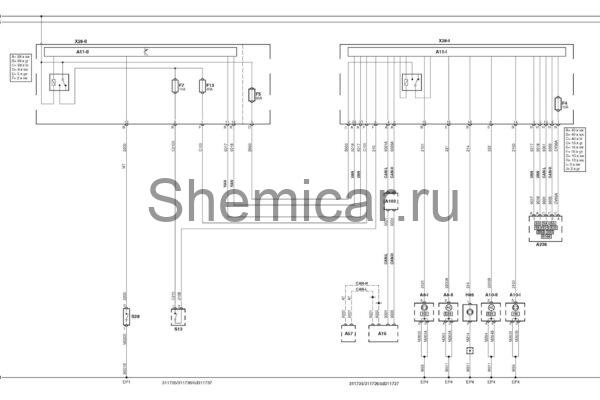

Электросхема освещения тип 6 Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A16

Электронный блок управления ABS

A57

Электронный блок управления трансмиссией (TCM)

A103

Блок управления подвеской

A236

Блок управления электрооборудованием рулевой колонки

B92

Звуковой предупреждающий сигнал / зуммер

B106

Датчик положения рулевого колеса

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP1

Точка массы

EP4

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F4

Предохранитель

F5

Предохранитель

F7

Предохранитель

F13

Предохранитель

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H85

Лампа центрального стоп-сигнала

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

VAN

Шина данных VAN

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
