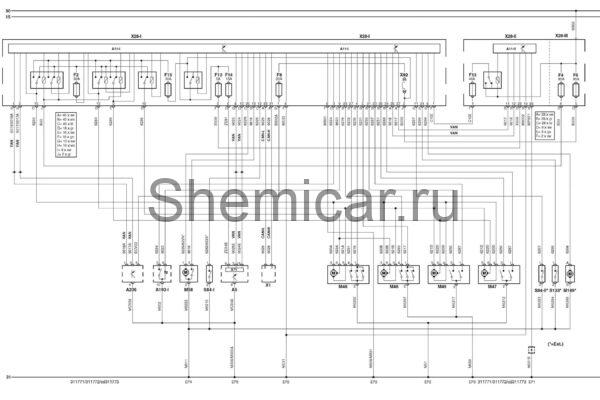

Электросхема центрального замка тип 4 Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A75

Блок управления комбинацией приборов

A236

Блок управления электрооборудованием рулевой колонки

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP1

Точка массы

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

M189

Электродвигатель замка крышки багажника / задней двери

S84-I

Выключатель открывания багажника / задней двери

S84-II

Выключатель открывания багажника / задней двери

S133

Концевой выключатель багажника / задней двери

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X92

Разъем (джампер)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
