Электросхема стеклоподъемников тип 1 Citroen C5II 2004-2008

Электрическая схема электропривода стеклоподъемников Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска.

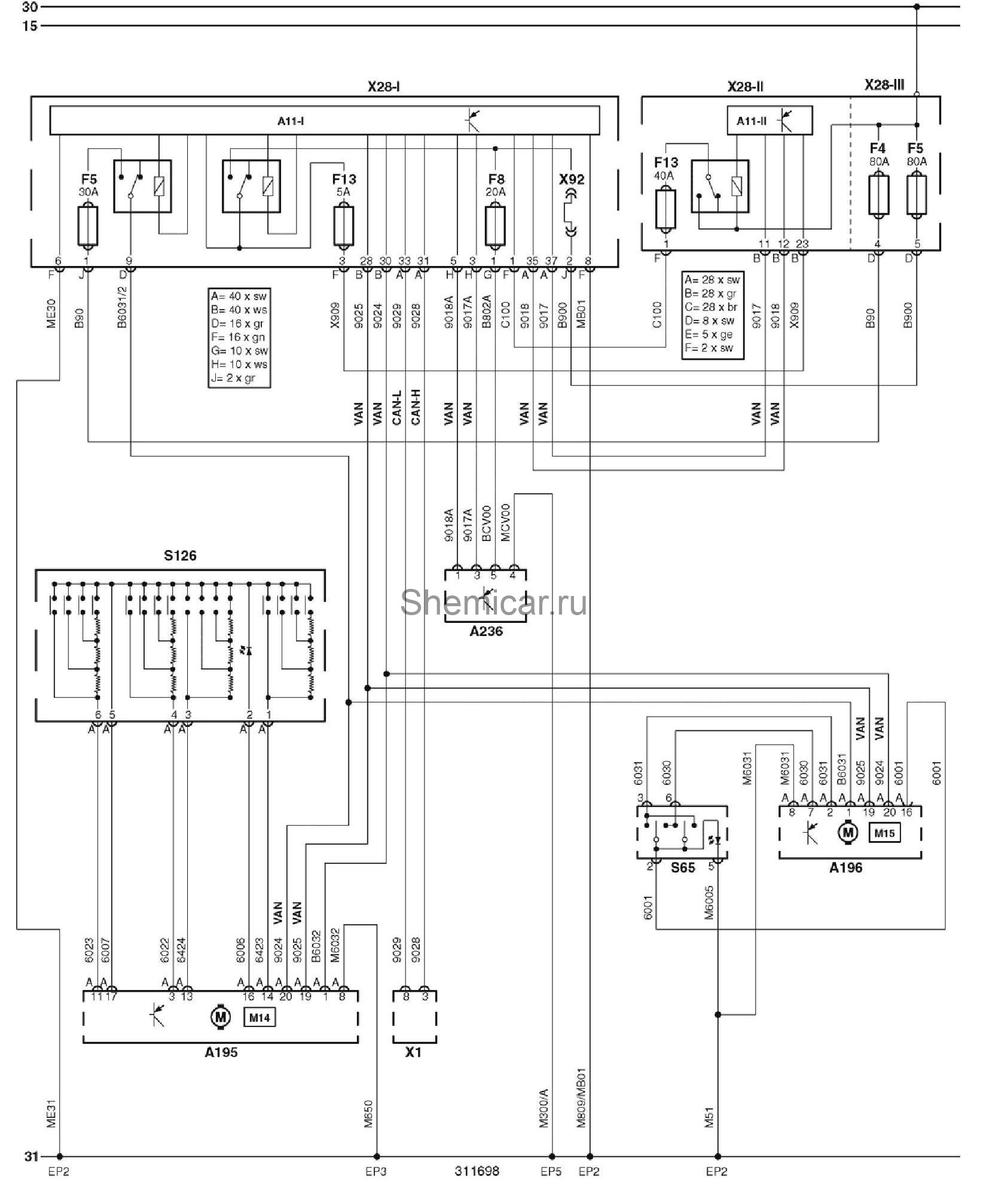

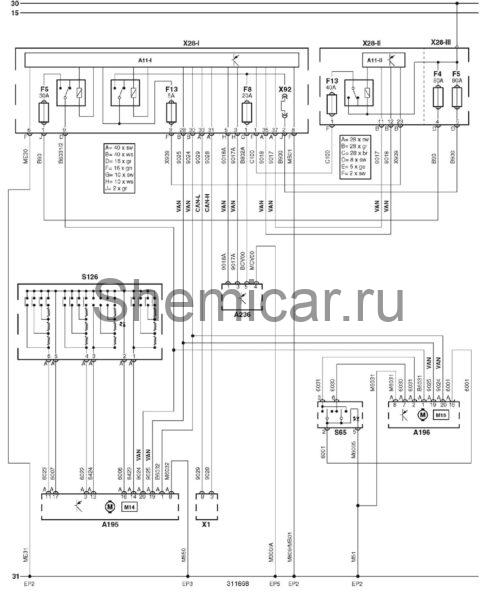

Электросхема электропривода стеклоподъемников — Передние стеклоподъемники RHD

обозначения к электрической схеме Сitroen C5II

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A195	Блок управления электрооборудованием двери водителя
A196	Блок управления электрооборудованием двери пассажира
A236	Блок управления электрооборудованием рулевой колонки
CAN-H	Шина данных CAN — высокий уровень
CAN-L	Шина данных CAN — низкий уровень
EP2	Точка массы
EP3	Точка массы
EP5	Точка массы
F4	Предохранитель
F5	Предохранитель
F8	Предохранитель
F13	Предохранитель
M14	Электродвигатель привода стеклоподъемника двери водителя
M15	Электродвигатель привода стеклоподъемника двери пассажира
S65	Выключатель электропривода стеклоподъемника (дверь пассажира)
S126	Двухпозиционный выключатель привода стеклоподъемника двери водителя
VAN	Шина данных VAN
X1	Диагностический разъем (DLC)
X92	Разъем (джампер)

цвета проводов на схеме.
