Электросхема обогрева стекла тип 2 Citroen C5II 2004-2008

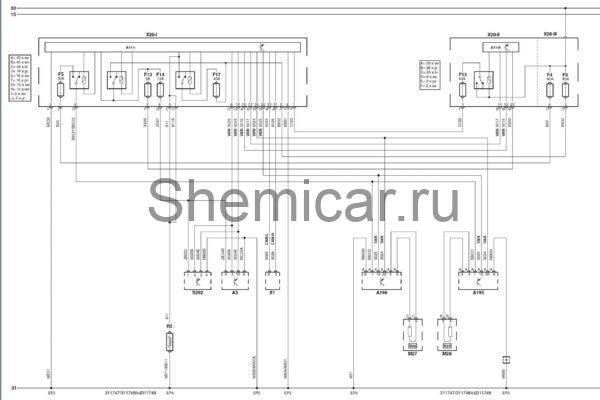

Электрическая схема обогревателя стекла Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска.

Электросхема обогревателя стекла LHD

обозначения к электрической схеме Сitroen C5II

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A195	Блок управления электрооборудованием двери водителя
A196	Блок управления электрооборудованием двери пассажира
CAN-H	Шина данных CAN — высокий уровень
CAN-L	Шина данных CAN — низкийуровень
EP2	Точка массы
EP3	Точка массы
EP4	Точка массы
EP5	Точка массы
F4	Предохранитель
F5	Предохранитель
F13	Предохранитель
F14	Предохранитель
F17	Предохранитель
M27	Электродвигатель привода регулировки зеркала заднего вида на двери водителя
M28	Электродвигатель привода регулировки зеркала заднего вида на двери пассажира
R26	Обогреватель зеркала заднего вида на двери водителя
R27	Обогреватель зеркала заднего вида на двери пассажира
S292	Панель управления кондиционером/отопителем
VAN	Шина данных VAN
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
