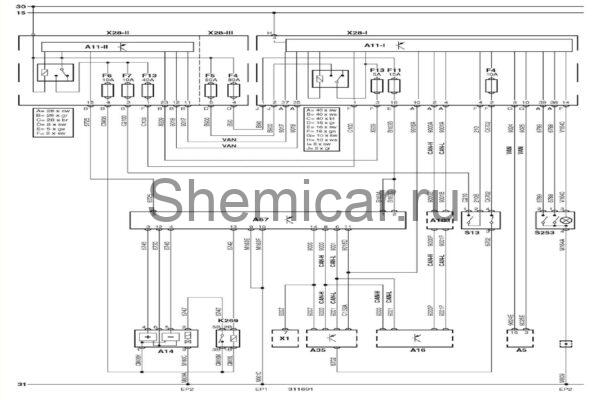

Электросхема AKPP тип 3 Citroen C5II 2004-2008

Электрическая схема AKPP Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска.

Электросхема автоматической коробки переключения передач — Коробка передач AM6

обозначения к электрической схеме Сitroen C5II

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A14	Блок управления переключением передач
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A103	Блок управления подвеской
CAN-H	Шина данных CAN — высокий уровень
CAN-L	Шина данных CAN — низкийуровень
EP1	Точка массы
EP2	Точка массы
F4	Предохранитель
F5	Предохранитель
F6	Предохранитель
F7	Предохранитель
F11	Предохранитель
F13	Предохранитель
K269	Реле блокировки селектора (диапазон "P")
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S253	Переключатель выбора режима работы трансмиссии
VAN	Шина данных VAN
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
