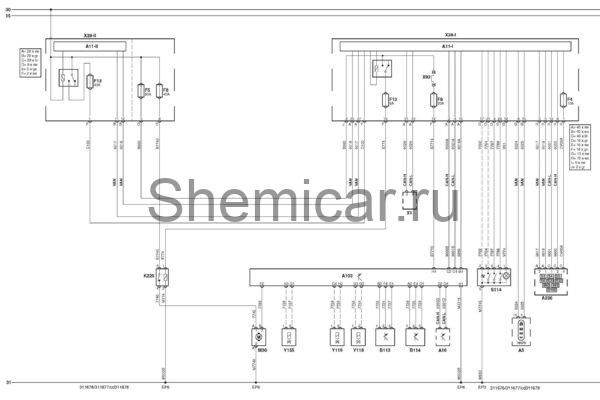

Электросхема подвески Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A103

Блок управления подвеской

A236

Блок управления электрооборудованием рулевой колонки

B92

Звуковой предупреждающий сигнал / зуммер

B106

Датчик положения рулевого колеса

B113

Датчик высоты положения кузова (передний)

B114

Датчик высоты положения кузова (задний)

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP3

Точка массы

EP6

Точка массы

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F13

Предохранитель

H175

Индикатор установки датчика высоты положения кузова

K225

Реле компрессора активной подвески

M30

Компрессор системы активной подвески

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S114

Переключатель выбора уровня активной подвеской

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X92

Разъем (джампер)

X93

Спиральный провод(SRS)

Y119

Блок клапанов активной подвески, задний

Y155

Клапан усилителя рулевого управления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
