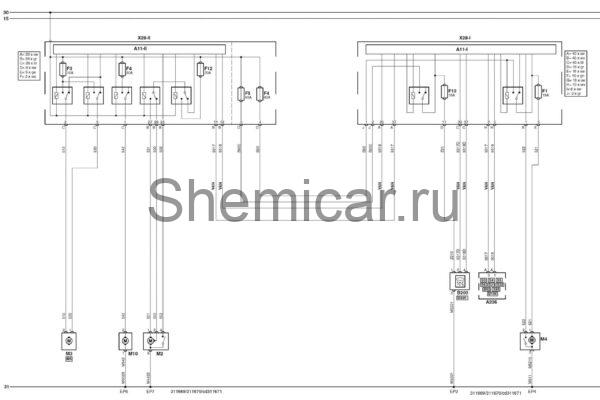

Электросхема омыватели Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A236

Блок управления электрооборудованием рулевой колонки

B92

Звуковой предупреждающий сигнал / зуммер

B106

Датчик положения рулевого колеса

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

EP2

Точка массы

EP4

Точка массы

EP6

Точка массы

EP7

Точка массы

F1

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F12

Предохранитель

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M5

Электродвигатель насоса омывателя заднего стекла

M10

Электродвигатель насоса омывателя фар (левый или единственный)

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

VAN

Шина данных VAN

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
