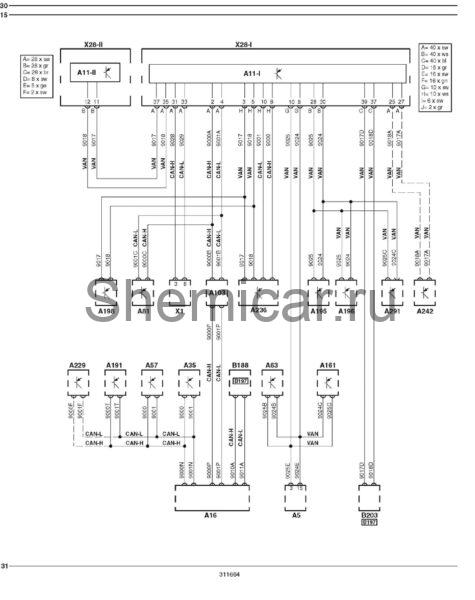

Электросхема шин CAN Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A81

Блок управления усилителем рулевого управления

A103

Блок управления подвеской

A161

Многофункциональный дисплей

A191

Блок управления корректором фар

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A229

Блок управления системой контроля давления в шинах

A236

Блок управления электрооборудованием рулевой колонки

A242

Блок управления подачей присадки

A291

Блок управления системой слежения за разметкой

B188

Датчик бокового перемещения

B197

Датчик бокового ускорения

B203

Датчик дождя (очиститель лобового стекла)

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
