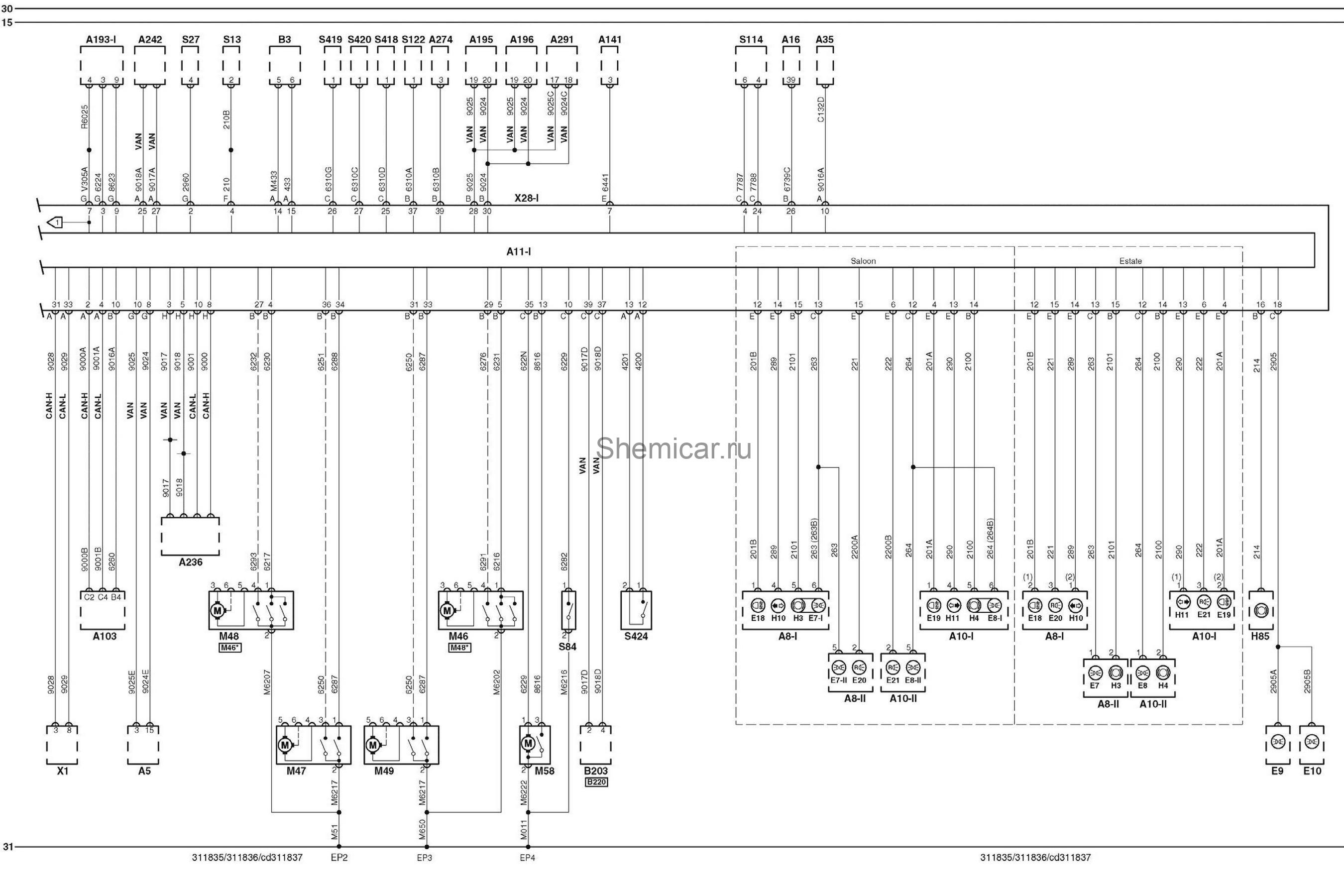

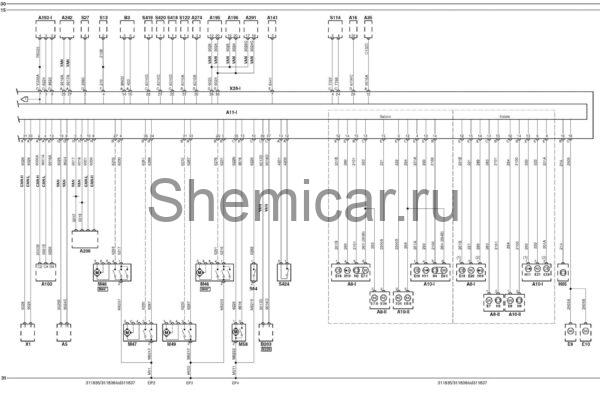

Электросхема ЭБУ тип 2 Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A103

Блок управления подвеской

A141

Внутреннее зеркало заднего вида

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A236

Блок управления электрооборудованием рулевой колонки

A242

Блок управления подачей присадки

A274

Блок управления системы контроля непристегнутого ремня безопасности

A291

Блок управления системой слежения за разметкой

B3

Датчик указателя уровня топлива

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H85

Лампа центрального стоп-сигнала

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S84

Выключатель открывания багажника / задней двери

S114

Переключатель выбора уровня активной подвеской

S122

Датчик непристегнутого ремня безопасности пассажира

S418

Датчик непристегнутого ремня безопасности, левого заднего

S419

Датчик непристегнутого ремня безопасности, центральный

S420

Датчик непристегнутого ремня безопасности, правого заднего

S424

Датчик-выключатель крышки топливозаливной горловины

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
