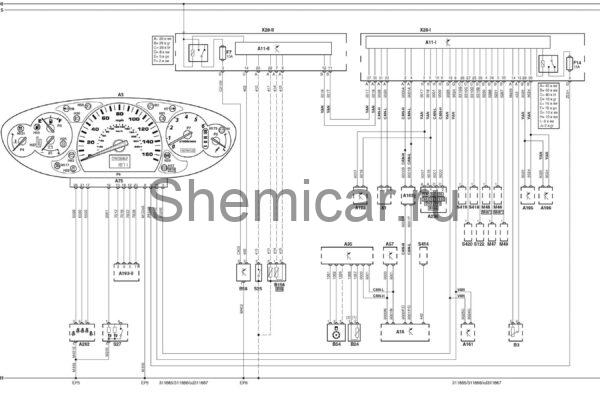

Электросхема приборной панели Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

A161

Многофункциональный дисплей

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A236

Блок управления электрооборудованием рулевой колонки

A292

Дисплей непристегнутыхремней безопасности

B3

Датчик указателя уровня топлива

B24

Датчик температуры охлаждающей жидкости

B54

Датчик положения коленчатого вала

B58

Датчик низкого уровня охлаждающей жидкости

B86

Датчик уровня моторного масла

B92

Звуковой предупреждающий сигнал / зуммер

B106

Датчик положения рулевого колеса

B156

Датчик температуры моторного масла

CAN-H

Шина данных CAN — высокийуровень

CAN-L

Шина данных CAN — низкийуровень

EP5

Точка массы

EP6

Точка массы

F7

Предохранитель

F14

Предохранитель

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H25

Индикатор свечей накаливания

H27

Индикатор(ы) системы переключения передач

H29

Индикатор ABS

H52

Индикатор открытой двери (левой двери или единственный)

H55

Индикатор включения ближнего света фар

H63

Индикатор неисправности системы управления двигателем (MIL)

H117

Индикатор отключения подушки безопасности пассажира

H121

Индикатор системы курсовой устойчивости (ESP)

H175

Индикатор установки датчика высоты положения кузова

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

P1

Вольтметр

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P5

Указатель температуры моторного масла

P7

Тахометр

P9

Спидометр

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S25

Датчик аварийного давлениямасла

S27

Выключатель аварийной сигнализации

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S122

Датчик непристегнутого ремня безопасности пассажира

S414

Датчик уровня тормозной жидкости

S418

Датчик непристегнутого ремня безопасности, левогозаднего

S419

Датчик непристегнутогоремня безопасности,центральный

S420

Датчик непристегнутогоремня безопасности,правогозаднего

VAN

Шина данныхVAN

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
