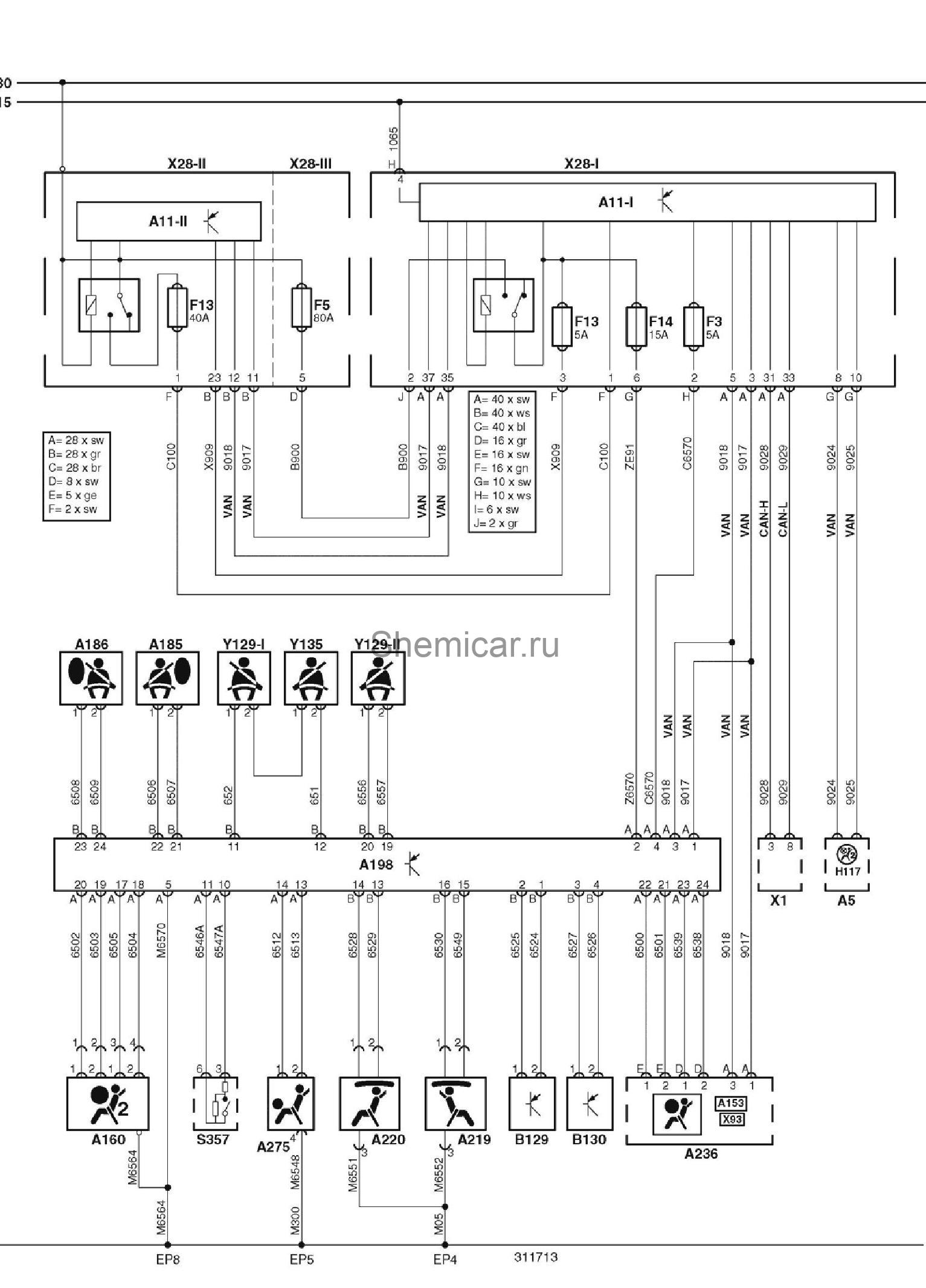

Электросхема SRS тип 2 Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

A219

Боковая шторка безопасности (со стороны водителя)

A220

Боковая шторка безопасности (со стороны пассажира)

A236

Блок управления электрооборудованием рулевой колонки

A275

Блок управления подушкой безопасности для защиты коленей водителя

B129

Датчик удара SRS, со стороны пассажира

B130

Датчик удара SRS, со стороны водителя

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкий уровень

EP4

Точка массы

EP5

Точка массы

EP8

Точка массы

F3

Предохранитель

F5

Предохранитель

F13

Предохранитель

F14

Предохранитель

H117

Индикатор отключения подушки безопасности пассажира

S357

Выключатель принудительного отключения подушки безопасности пассажира

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

Y135

Преднатяжитель ремня безопасности водителя

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
