Электросхема питания тип 3 Citroen C5II 2004-2008

Электрическая схема распределения питания Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска.

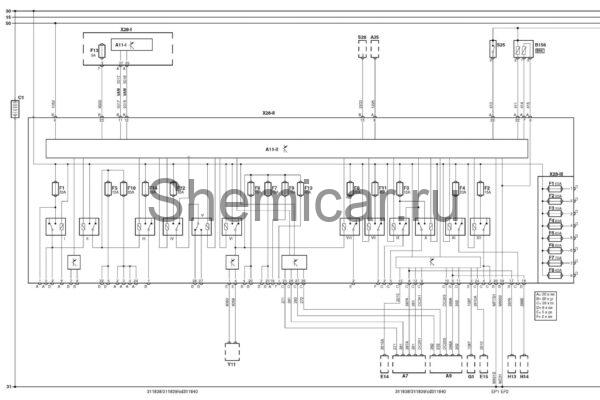

Электросхема распределения питания блок — блок предохранителей в моторном отсеке

обозначения к электрической схеме Сitroen C5II

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A7	Левая фара всборе
A9	Правая фара всборе
A35	Электронный блок управления двигателем (ECM)
B86	Датчик уровня моторного масла
B156	Датчик температуры моторного масла
C1	Аккумуляторная батарея
EP1	Точка массы
EP2	Точка массы
E14	Лампа противотуманной фары (левой)
E15	Лампа противотуманной фары (правой)
F1	Предохранитель
F2	Предохранитель
F3	Предохранитель
F4	Предохранитель
F5	Предохранитель
F6	Предохранитель
F7	Предохранитель
F8	Предохранитель
F9	Предохранитель
F10	Предохранитель
F11	Предохранитель
F12	Предохранитель
F13	Предохранитель
F14	Предохранитель
G1	Г енератор
H13	Левый повторитель указателей поворота
H14	Правый повторитель указателей поворота
S25	Датчик аварийного давления масла
S28	Выключатель фонарей заднего хода
VAN	Шина данных VAN
Y11	Электромагнитная муфта компрессора кондиционера

цвета проводов на схеме.
