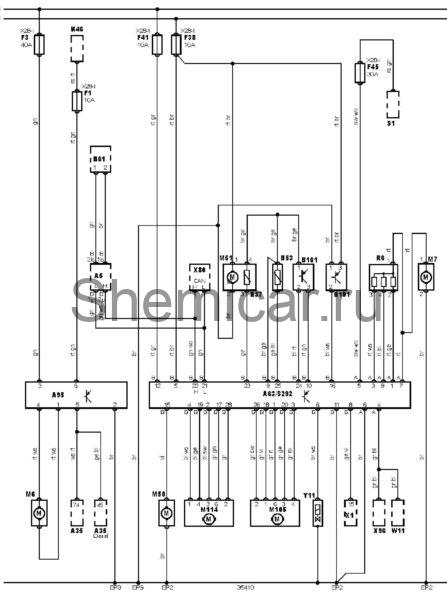

Электросхема кондиционера тип 2 Mercedes Benz A-Class 168

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B161

Датчик давления хладагента системы кондиционирования

B191

Датчик влажности воздуха на впуске (кондиционер/отопитель)

F1

Предохранитель

F3

Предохранитель

F38

Предохранитель

F41

Предохранитель

F45

Предохранитель

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M51

Вентилятор датчика температуры воздуха в салоне

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

R6

Резистор управления скоростью вращения вентилятора кондиционера/отопителя

S292

Панель управления кондиционером/отопителем

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле

X80

Разъем шины данных

X96

Разъем ламп подсветки приборной панели

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
