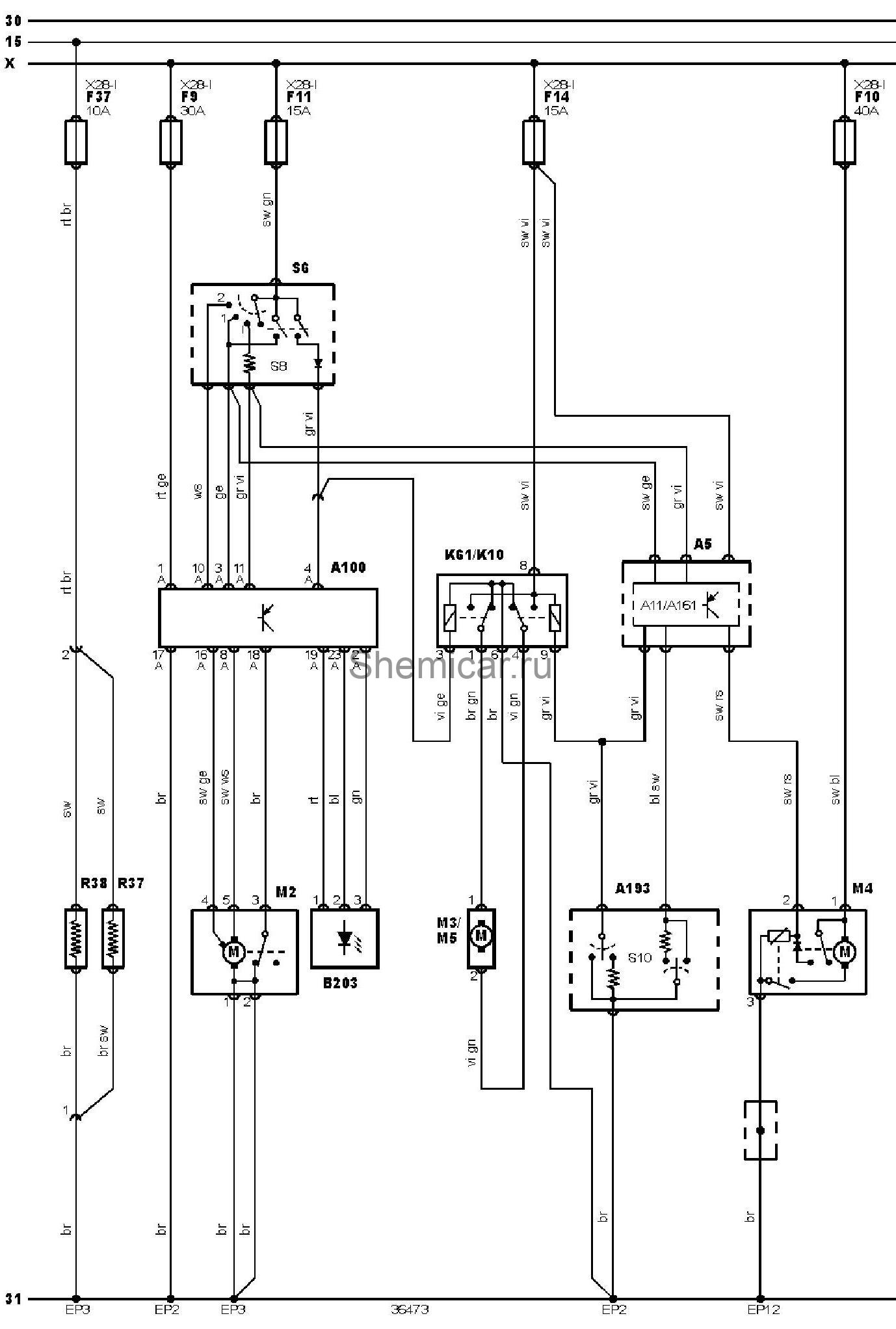

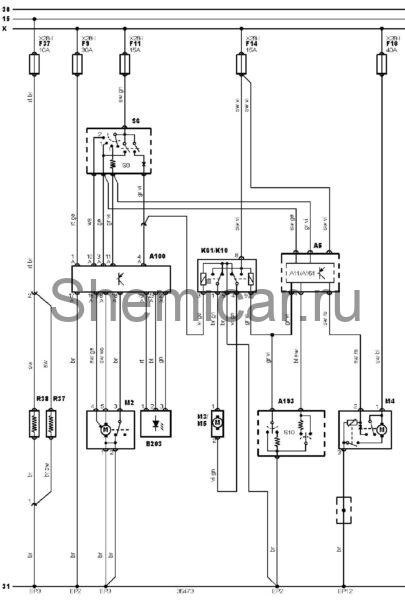

Электросхема очистителей тип 2 Mercedes Benz A-Class 168

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A100

Блок управления очистителем лобового стекла

A161

Многофункциональный дисплей

A193

Многофункциональный переключатель в сборе

B203

Датчик дождя (очиститель лобового стекла)

EP12

Точка массы

EP2

Точка массы

EP3

Точка массы

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F14

Предохранитель

F37

Предохранитель

K10

Реле очистителя/омывателя заднего стекла

K61

Реле насоса омывателя лобового стекла

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M5

Электродвигатель насоса омывателя заднего стекла

R37

Обогреватель форсунки омывателя лобового стекла (левый или единственный)

R38

Обогреватель форсунки омывателя лобового стекла (правый)

S6

Комбинированный переключатель

S8

Переключатель управления очистителем / омывателем лобового стекла

S10

Переключатель управления очистителем / омывателем заднего стекла

X

Замок зажигания — "ACC"

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
