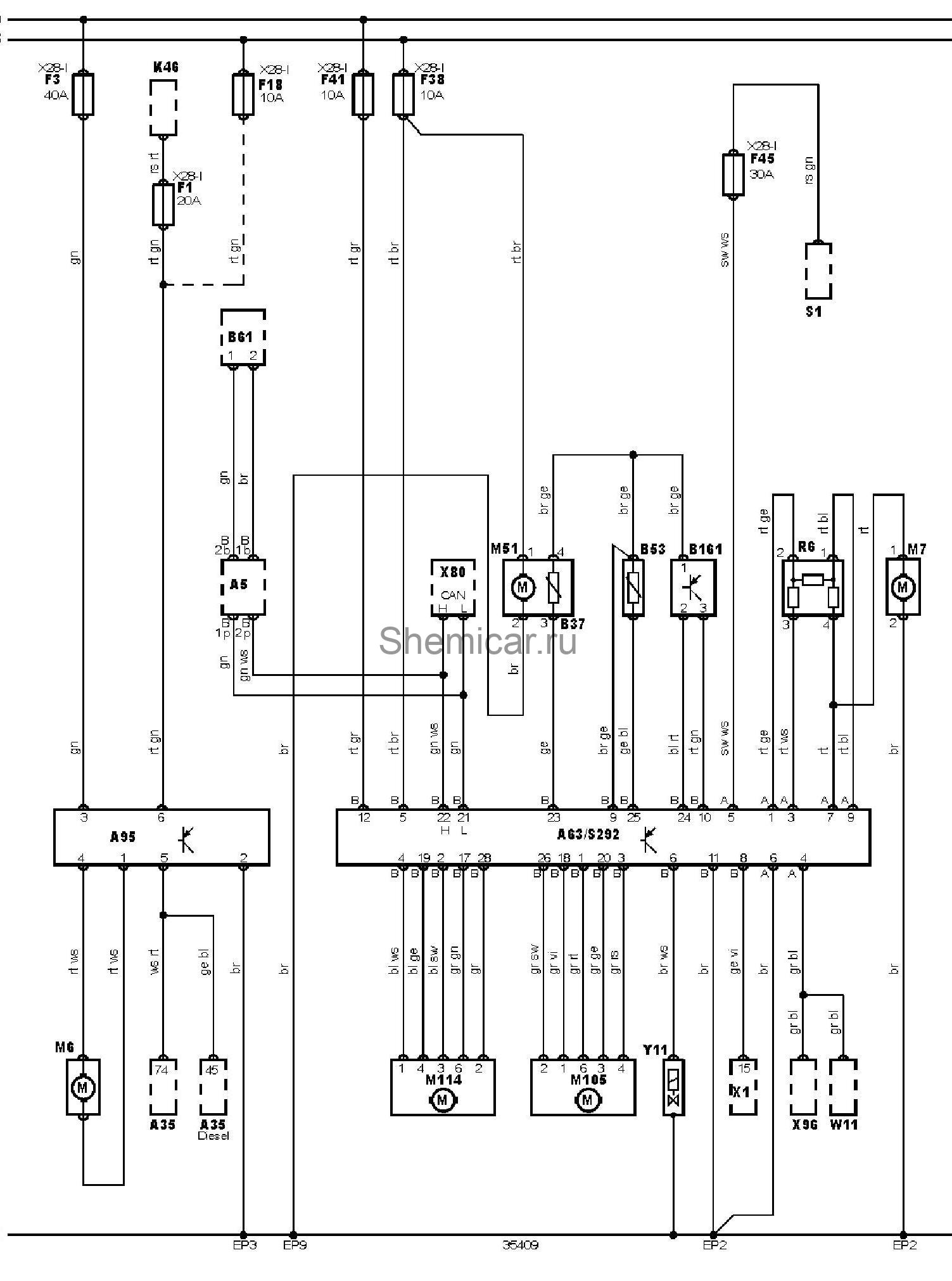

Электросхема кондиционера тип 1 Mercedes Benz A-Class 168

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

B161

Датчик давления хладагента системы кондиционирования

F1

Предохранитель

F3

Предохранитель

F18

Предохранитель

F38

Предохранитель

F41

Предохранитель

F45

Предохранитель

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M51

Вентилятор датчика температуры воздуха в салоне

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

R6

Резистор управления скоростью вращения вентилятора кондиционера/отопителя

S292

Панель управления кондиционером/отопителем

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле

X80

Разъем шины данных

X96

Разъем ламп подсветки приборной панели

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
