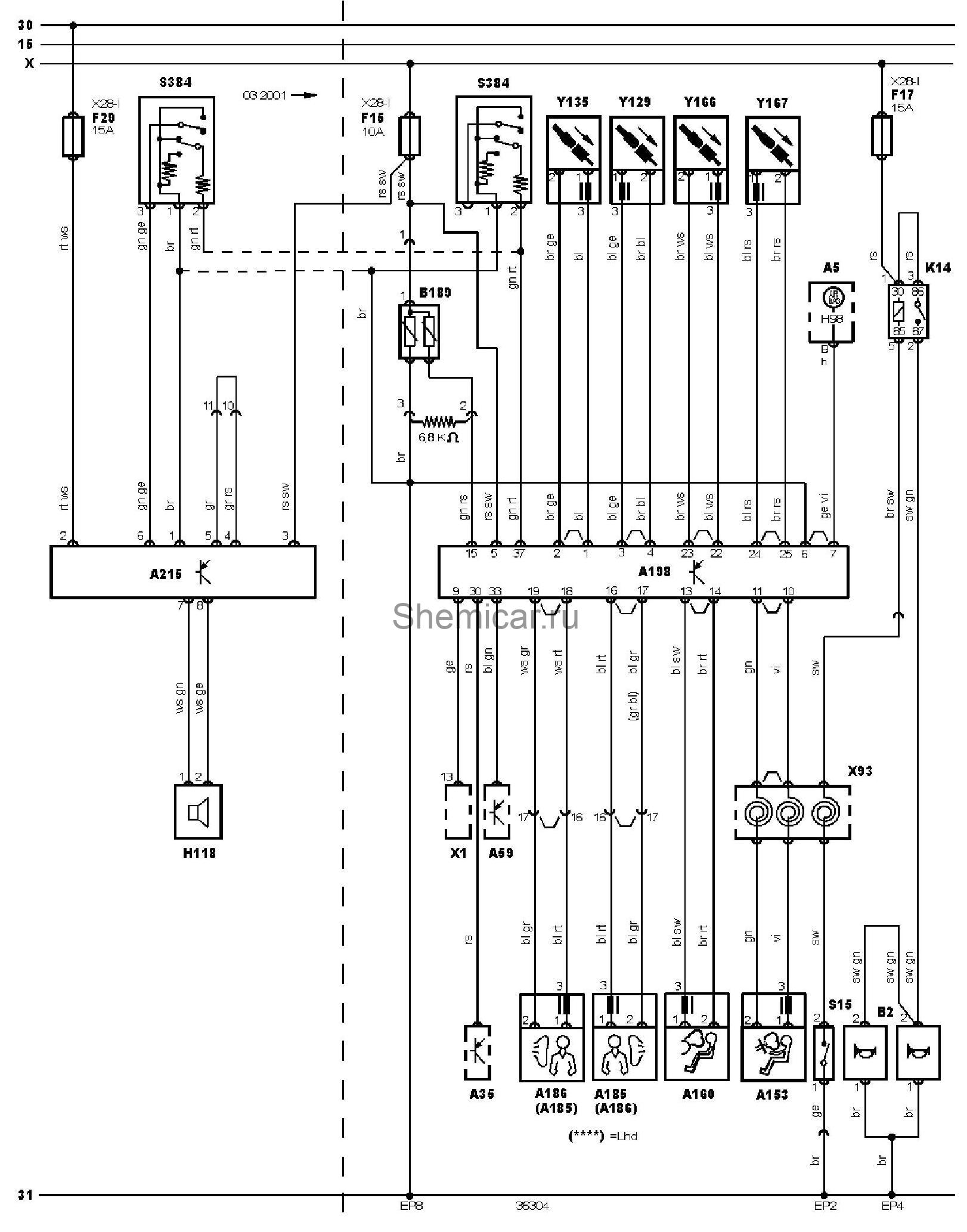

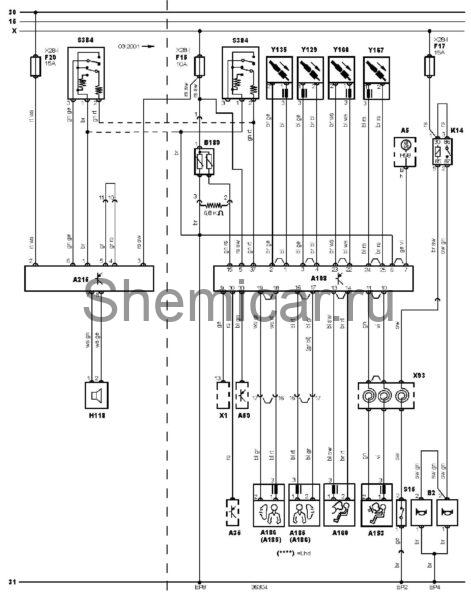

Электросхема звукового сигнала Mercedes Benz A-Class 168

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A59

Блок переключателей управления электроприводом стеклоподъемников

A153

Подушка безопасности водителя

A160

Подушка безопасности пассажира

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A198

Электронный блок управления SRS

A215

Блок системы распознавания наличия пассажира

B2

Звуковой сигнал (двойной)

B189

Датчик наличия пассажиранасиденье

EP2

Точка массы

EP4

Точка массы

EP8

Точка массы

F15

Предохранитель

F17

Предохранитель

F29

Предохранитель

H98

Индикатор SRS

H118

Зуммер предупреждения о наличии пассажира насиденье

K14

Реле звукового сигнала

S15

Выключатель звукового сигнала

S384

Датчик наличия пассажира

X

Замок зажигания — "ACC"

X1

Диагностический разъем (DLC)

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

Y166

Преднатяжитель ремня безопасности (левый задний)

Y167

Преднатяжитель ремня безопасности (правый задний)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
