Электросхема мультимедиа-системы тип 1 Mercedes Benz A-Class 168

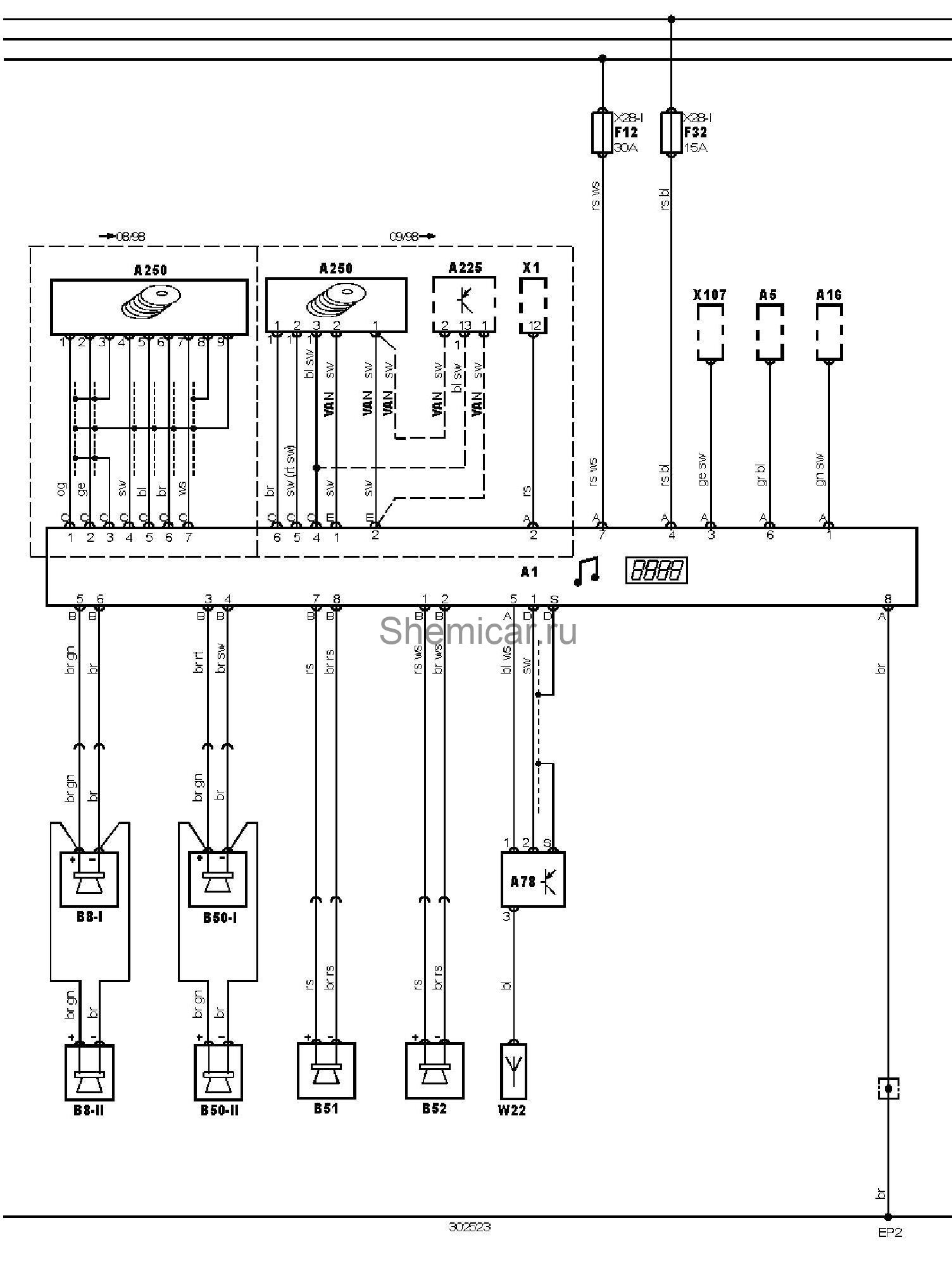

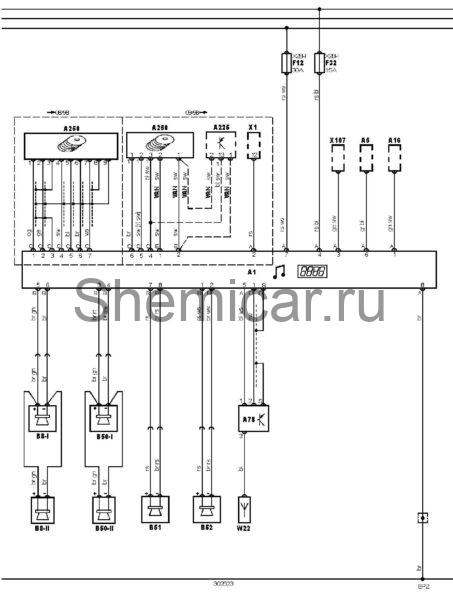

Электрическая схема мультимедиа- системы Mercedes Benz A-Class 168 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Электросхема мультимедиа- системы — Без усилителя.

обозначения к электрической схеме Mercedes Benz A-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A16	Электронный блок управления ABS
A78	Блок антенны
A225	Блок телематики
A250	CD-чейнджер
B8-I	Динамик аудиосистемы, левый передний или единственный 1
B8-II	Динамик аудиосистемы, левый передний или единственный 2
B50-I	Динамик аудиосистемы, правый передний 1
B50-II	Динамик аудиосистемы, правый передний2
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP2	Точка массы
F12	Предохранитель
F32	Предохранитель
W22	Провод антенны
X	Замок зажигания — "ACC"
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле — пространство для ног, справа
X107	Разъем телефона

цвета проводов на схеме.
