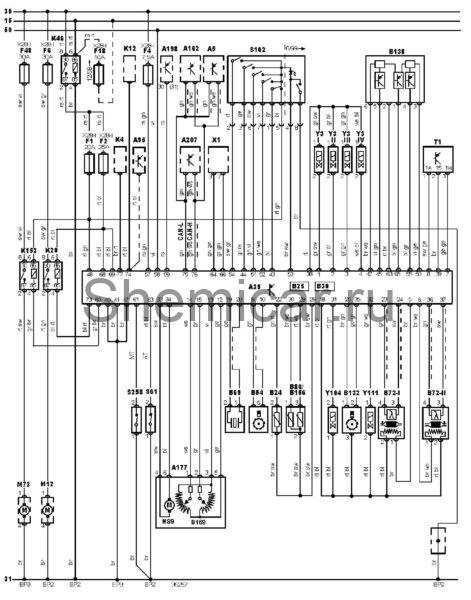

Электросхема двигателя 166.940 Mercedes Benz A-Class 168

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A95

Блок управления электродвигателем вентилятора системы охлаждения

A162

Электронный блок управления иммобилайзером

A177

Блок управления дроссельной заслонкой

A207

Блок управления ESP (система поддержания курсовой устойчивости)

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B86

Датчик уровня моторного масла

B132

Датчик положения распределительного вала

B138

Датчик положения педали акселератора

B156

Датчик температуры моторного масла

B169

Датчик положения электродвигателя привода дроссельной заслонки

EP2

Точка заземления

EP3

Точка заземления

F1

Предохранитель

F2

Предохранитель

F4

Предохранитель

F6

Предохранитель

F18

Предохранитель

F48

Предохранитель

K4

Реле стартера

K12

Реле электродвигателя вентилятора системы охлаждения

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K152

Реле насоса системы подачи воздуха на выпуск

M12

Топливныйнасос

M73

Электродвигатель насоса подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

S61

Выключатель режима kick-down

S162

Концевой выключатель привода системы поддержания скорости (круиз-контроль)

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
