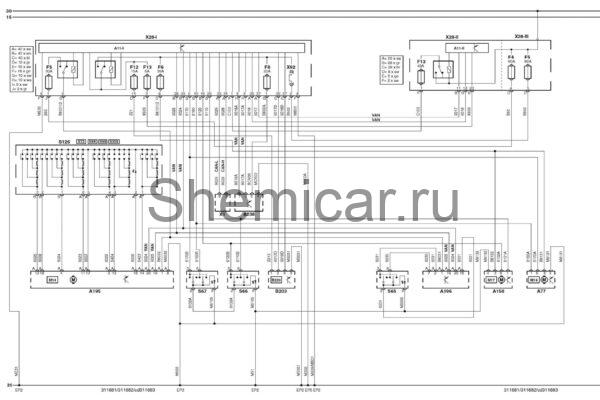

Электросхема стеклоподъемников тип 3 Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A77

Блок управления левым задним стеклоподъемником

A158

Блок управления правым задним стеклоподъемником

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A236

Блок управления электрооборудованием рулевой колонки

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкий уровень

EP2

Точка массы

EP3

Точка массы

EP5

Точка массы

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F8

Предохранитель

F12

Предохранитель

F13

Предохранитель

M14

Электродвигатель привода стеклоподъемника двери водителя

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

S65

Выключатель электропривода стеклоподъемника (дверь пассажира)

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S98

Переключатель регулировки зеркал заднего вида

S99

Переключатель выбора зеркала заднего вида

S126

Двухпозиционный выключатель привода стеклоподъемника двери водителя

S359

Выключатель складывания зеркал заднего вида

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X92

Разъем (джампер)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
