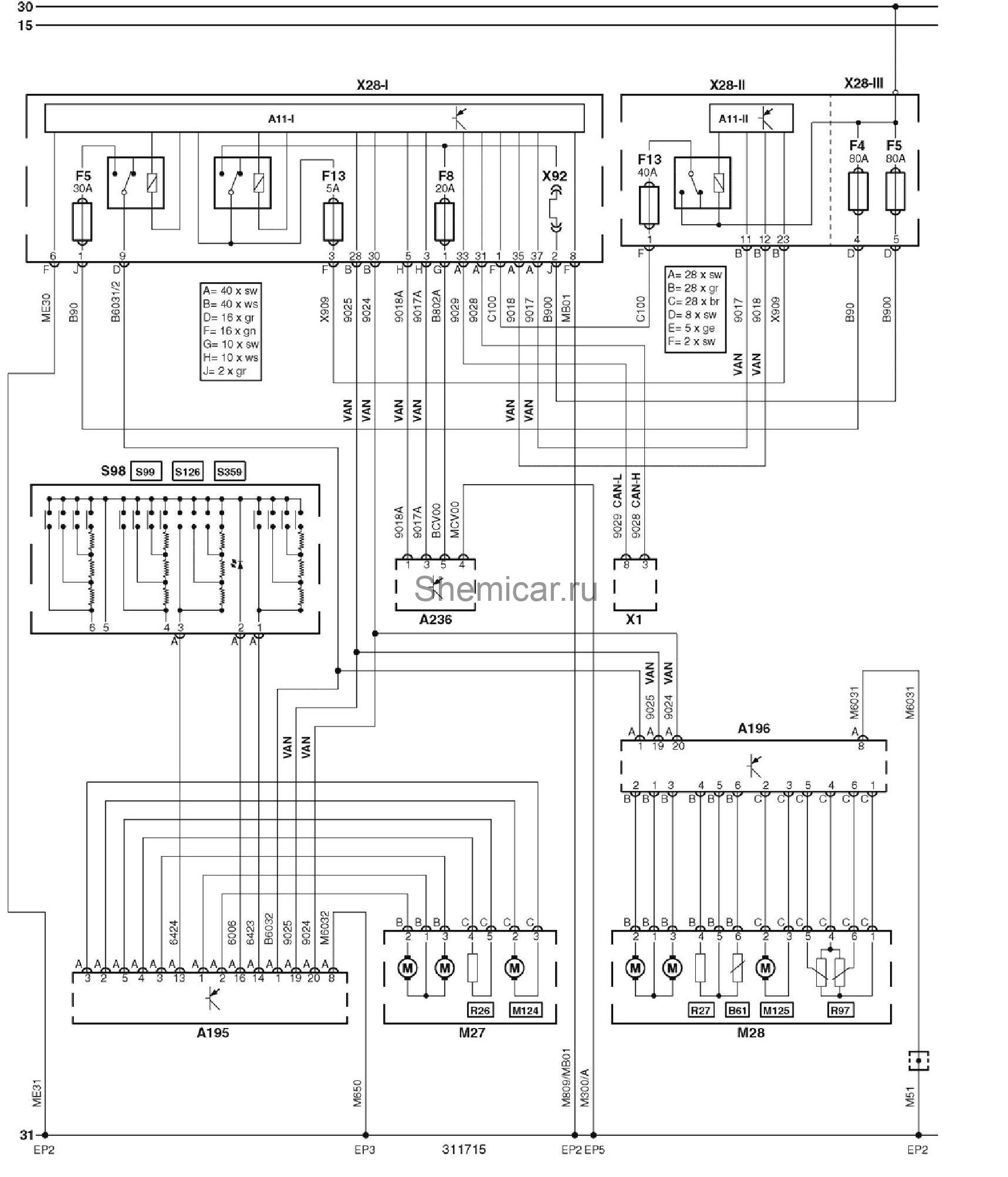

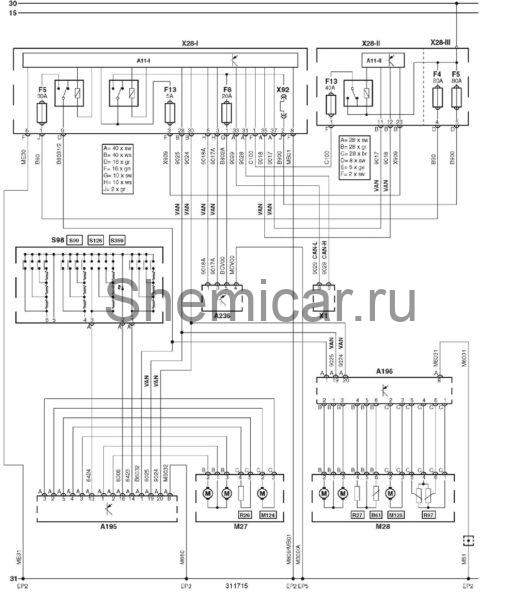

Электросхема зеркал Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A236

Блок управления электрооборудованием рулевой колонки

B61

Датчик температуры окружающего воздуха

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP2

Точка массы

EP3

Точка массы

EP5

Точка массы

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F13

Предохранитель

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

R97

Датчик положения (потенциометр) зеркал заднего вида

S98

Переключатель регулировки зеркал заднего вида

S99

Переключатель выбора зеркала заднего вида

S126

Двухпозиционный выключатель привода стеклоподъемника двери водителя

S359

Выключатель складывания зеркал заднего вида

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X92

Разъем (джампер)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
