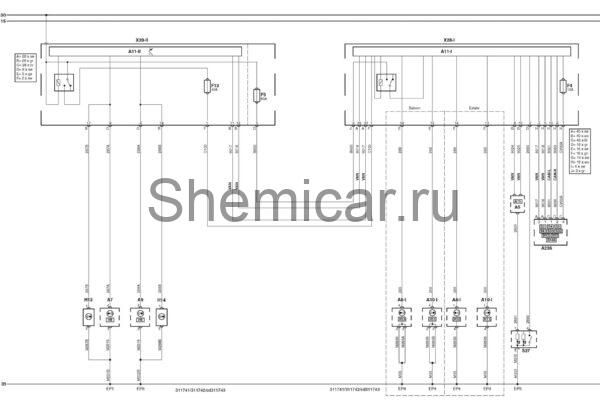

Электросхема освещения тип 8 Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A9

Правая фара в сборе

A75

Блок управления комбинацией приборов

A236

Блок управления электрооборудованием рулевой колонки

B92

Звуковой предупреждающий сигнал / зуммер

B106

Датчик положения рулевого колеса

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP1

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

F4

Предохранитель

F5

Предохранитель

F13

Предохранитель

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S27

Выключатель аварийной сигнализации

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

VAN

Шина данных VAN

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
