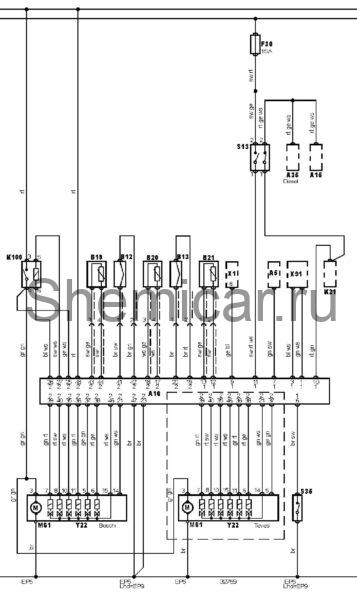

Электросхема АБС тип 2 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B19

Датчик частоты вращения левого переднего колеса

B20

Датчик частоты вращения правого переднего колеса

B21

Датчик частоты вращения заднего колеса

EP5

Точка заземления

EP9

Точка заземления

F30

Предохранитель

K21

Реле защиты от перегрузки / скачков напряжения

K100

Реле электродвигателя насоса

M61

Электродвигатель насоса

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S35

Датчик включения стояночного тормоза

X1

Диагностический разъем (DLC)

X91

Разъем датчика скорости автомобиля

Y22

Модулятор давления

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
