Электросхема очистителей тип 1 Mercedes Benz С-Class 202

Электрическая схема очистителей и омывателей Mercedes Benz С-Class 202 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

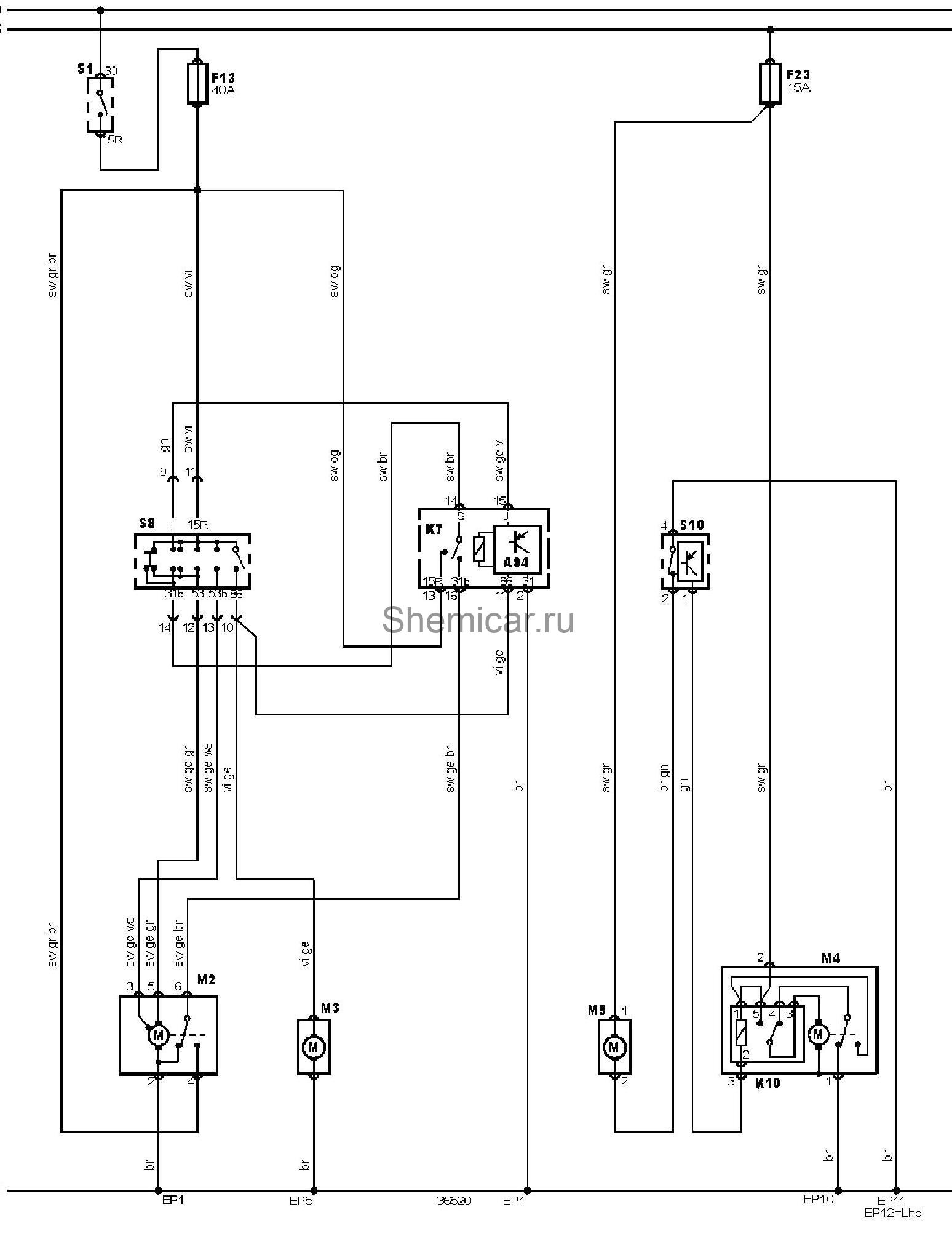

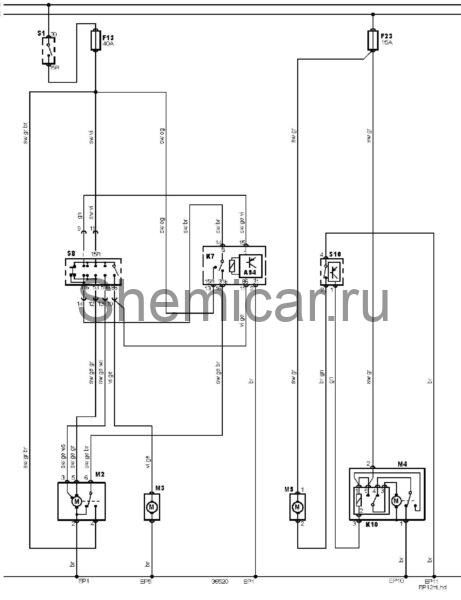

Электросхема очистителей и омывателей.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP1	Точка массы
EP10	Точка массы
EP11	Точка массы
EP12	Точка массы
EP5	Точка массы
F13	Предохранитель
F23	Предохранитель
K7	Реле прерывистого режима работы очистителя лобового стекла
K10	Реле очистителя/омывателя заднего стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
S1	Замок зажигания
S8	Переключатель управления очистителем / омывателем лобового стекла
S10	Переключатель управления очистителем / омывателем заднего стекла

цвета проводов на схеме.
