Электросхема питания тип 3 Mercedes Benz С-Class 202

Электрическая схема распределения питания Mercedes Benz С-Class 202 1996, 1997, 1998, 1999, 2000 года выпуска.

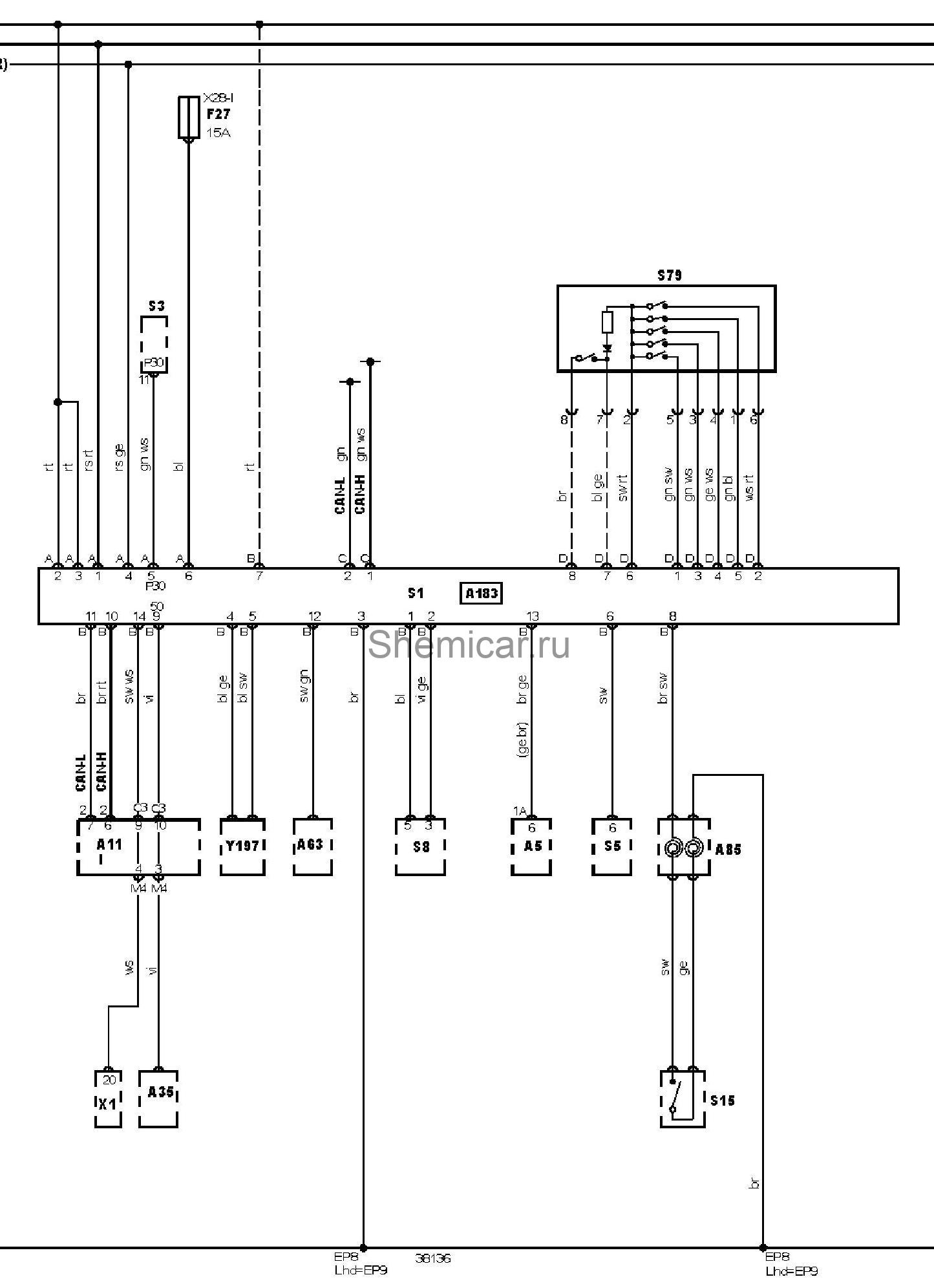

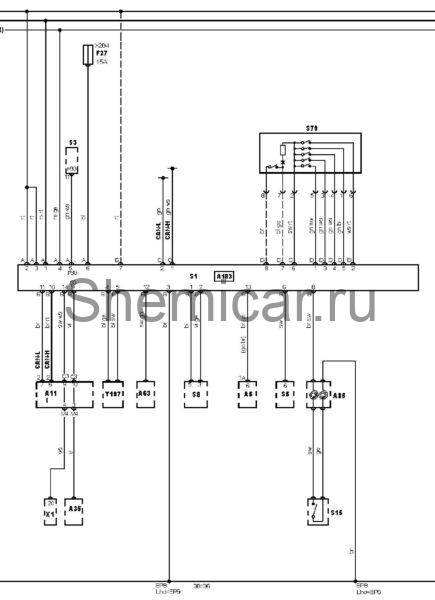

Электросхема распределения питания — Замок зажигания.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11 I	Многофункциональный блок управления
A35	Электронный блок управления двигателем (ECM)
A63	Электронный блок управления кондиционером
A85	Скользящий контакт звукового сигнала
A183	Аудиосистема
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
EP8	Точка массы
EP9	Точка массы
F27	Предохранитель
S1	Замок зажигания
S3	Выключатель фар
S8	Переключатель управления очистителем / омывателем лобового стекла
S15	Выключатель звукового сигнала
S79	Главный выключатель системы поддержания скорости (круиз-контроль)
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле

цвета проводов на схеме.
