Электросхема обогревателя стекла тип 2 Mercedes Benz С-Class 202

Электрическая схема обогревателя стекла Mercedes Benz С-Class 202 1996, 1997 года выпуска.

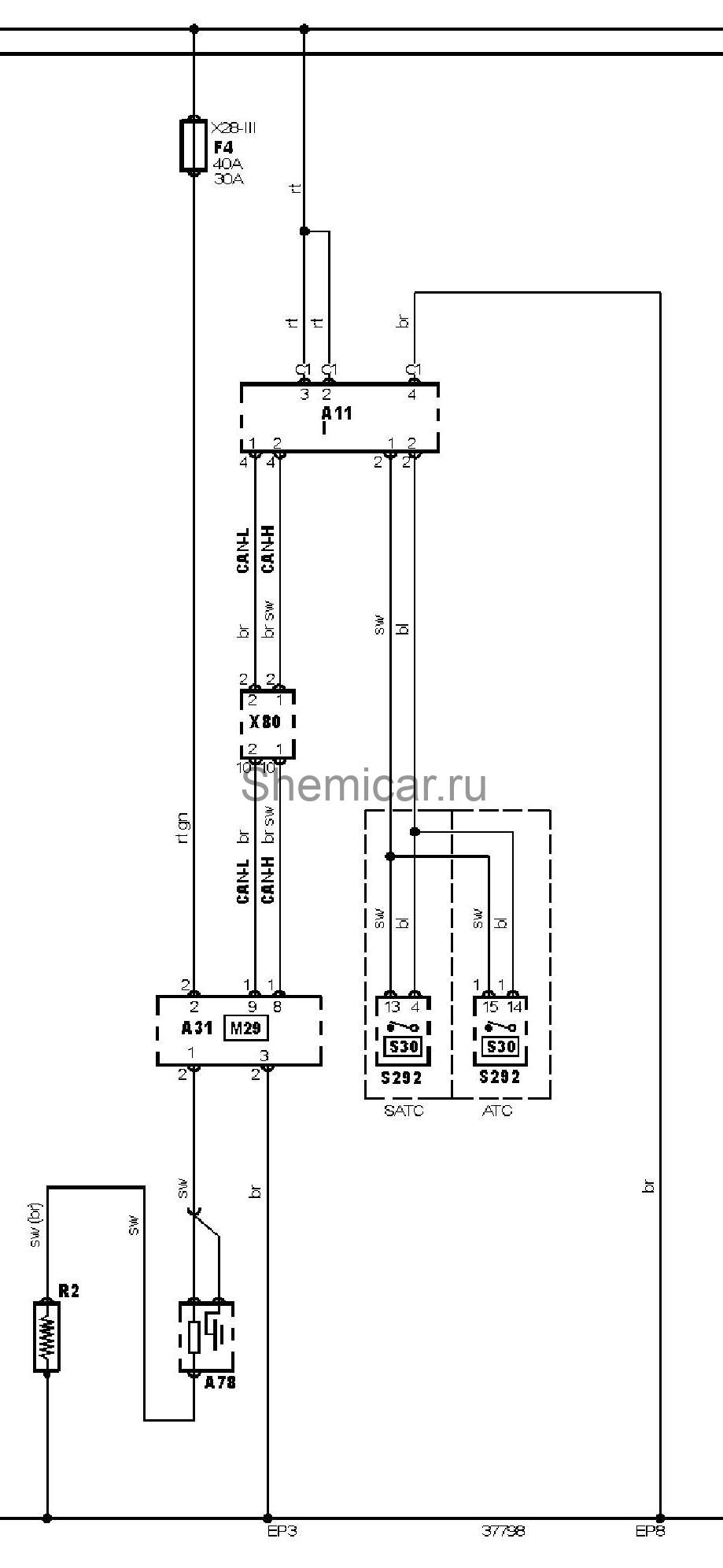

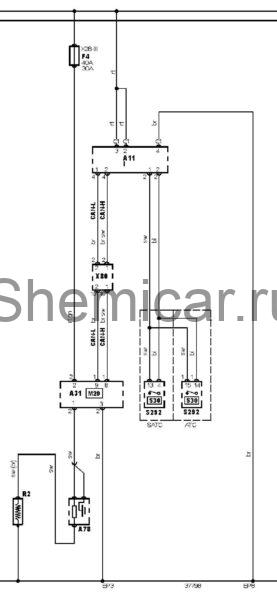

Электросхема обогревателя стекла (-05.1997).

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
A31	Блок управления центральным замком
A78	Блок антенны
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
EP3	Точка массы
EP8	Точка массы
F4	Предохранитель
M29	Вакуумный насос центрального замка
R2	Обогреватель заднего стекла
S30	Выключатель обогревателя заднего стекла
S292	Панель управления кондиционером/отопителем
X28-III	Блок предохранителей/реле
X80	Разъем шины данных

цвета проводов на схеме.
