Электросхема мультимедиа-системы тип 1 Mercedes Benz С-Class 202

Электрическая схема мультимедиа- системы Mercedes Benz С-Class 202 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

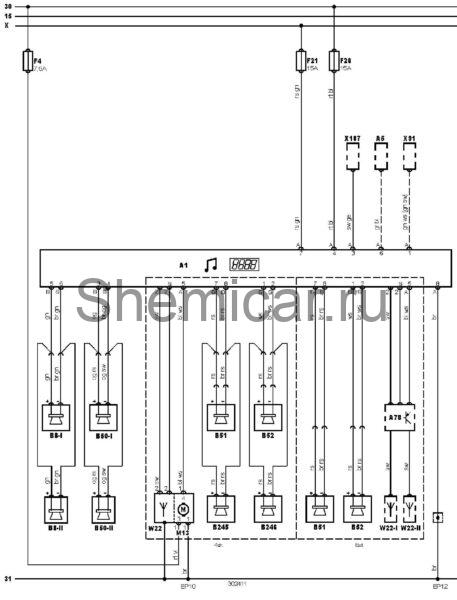

Электросхема мультимедиа- системы — Без усилителя.

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A78	Блок антенны
B8-I	Динамик аудиосистемы, левый передний или единственный 1
B8-II	Динамик аудиосистемы, левый передний или единственный 2
B50-I	Динамик аудиосистемы, правый передний1
B50-II	Динамик аудиосистемы, правый передний2
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B245	Динамик аудиосистемы, левый задний (дополнительный)
B246	Динамик аудиосистемы, правый задний (дополнительный)
EP10	Точка массы
EP12	Точка массы
F4	Предохранитель
F21	Предохранитель
F26	Предохранитель
M13	Электродвигатель привода антенны
W22	Провод антенны
W22-I	Провод антенны 1
W22-II	Провод антенны 2
X91	Разъем датчика скорости автомобиля
X107	Разъем телефона

цвета проводов на схеме.
