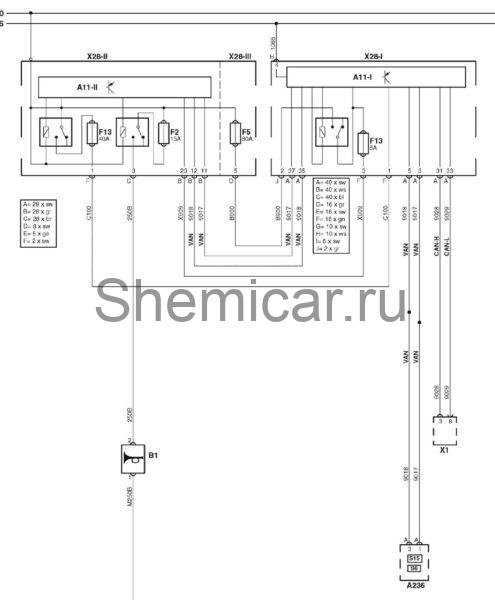

Электросхема звукового сигнала Citroen C5II 2004-2008

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A236

Блок управления электрооборудованием рулевой колонки

B1

Звуковой сигнал (единственный)

CAN-H

Шина данных CAN — высокий уровень

CAN-L

Шина данных CAN — низкийуровень

EP1

Точка массы

F2

Предохранитель

F5

Предохранитель

F13

Предохранитель

S6

Комбинированный переключатель

S15

Выключатель звукового сигнала

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
