Электросхема системы навигации Mercedes Benz V-Class 638

Электрическая схема системы навигации Mercedes Benz V-Class 638 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

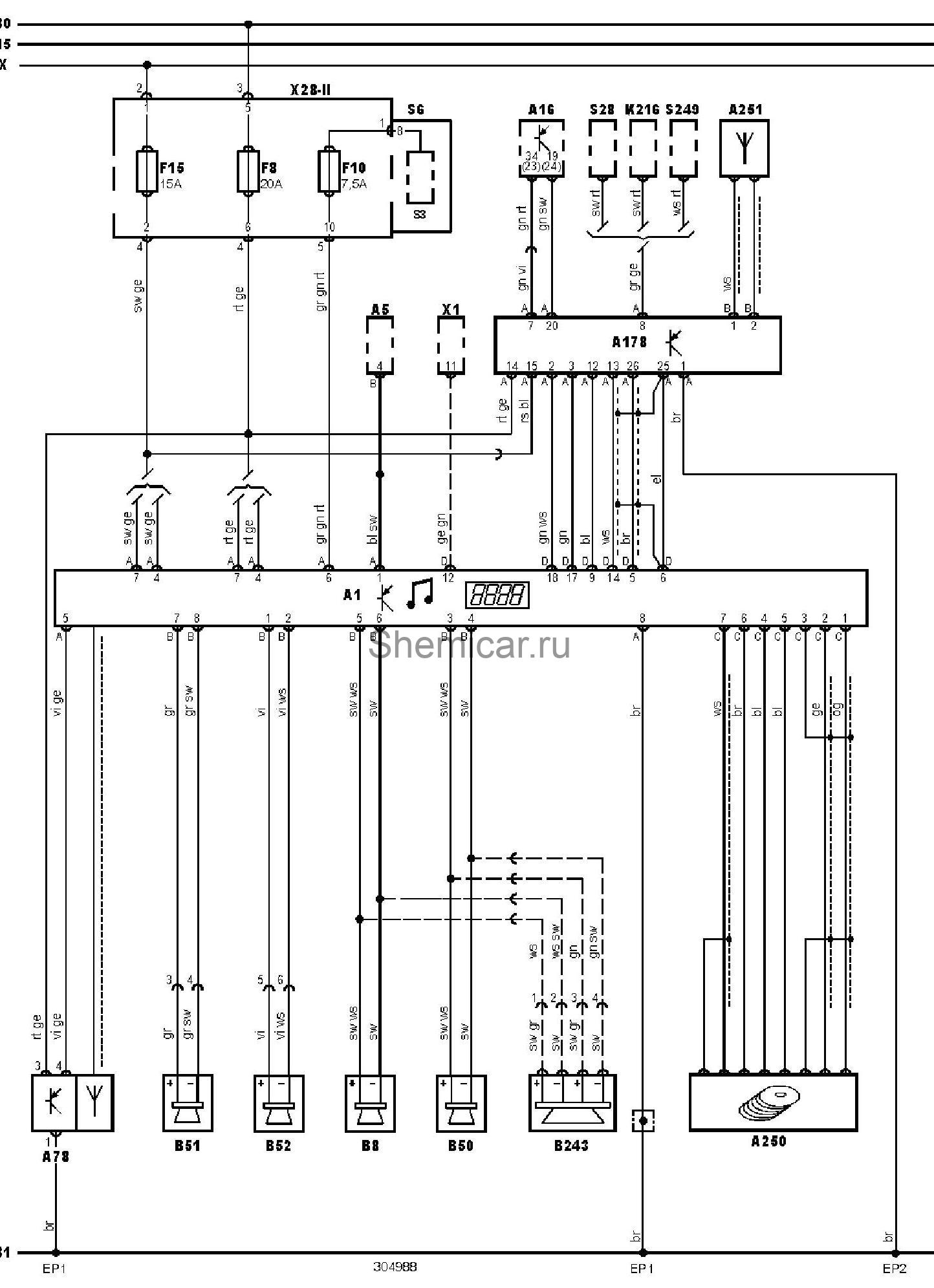

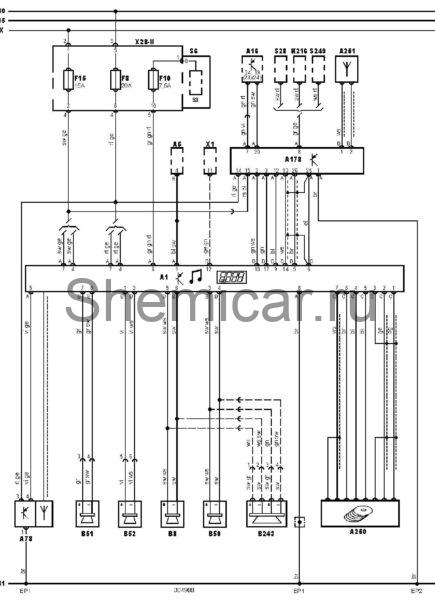

Электросхема системы навигации.

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A16	Электронный блок управления ABS
A78	Блок антенны
A178	Блок управления навигационной системой
A250	CD-чейнджер
A251	Антенна навигационной системы
B8	Динамик аудиосистемы, левый передний илиединственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B243	Динамик аудиосистемы, передний центральный
EP1	Точка массы
EP2	Точка массы
F8	Предохранитель
F10	Предохранитель
F15	Предохранитель
K216	Реле системы управления трансмиссией
S3	Выключатель фар
S6	Комбинированный переключатель
S28	Выключатель фонарей заднего хода
S249	Датчик положения селектора
X	Замок зажигания — "ACC"
X1	Диагностический разъем (DLC)
X28-II	Блок предохранителей/реле, рулевая колонка 2

цвета проводов на схеме.
