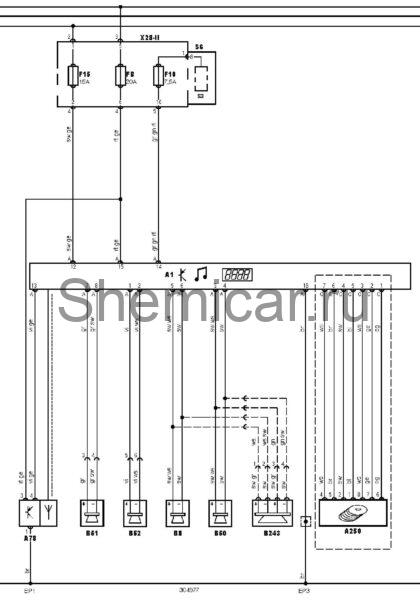

Электросхема мультимедиа-системы тип 1 Mercedes Benz V-Class 638

Электрическая схема мультимедиа- системы Mercedes Benz V-Class 638 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

Электросхема мультимедиа- системы — Кроме кодов кузова 638.094/194/294.

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A78	Блок антенны
A250	CD-чейнджер
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B243	Динамик аудиосистемы, передний центральный
EP1	Точка массы
EP3	Точка массы
F8	Предохранитель
F10	Предохранитель
F15	Предохранитель
S3	Выключатель фар
S6	Комбинированный переключатель
X	Замок зажигания — "ACC"
X28-II	Блок предохранителей/реле, рулевая колонка 2

цвета проводов на схеме.
