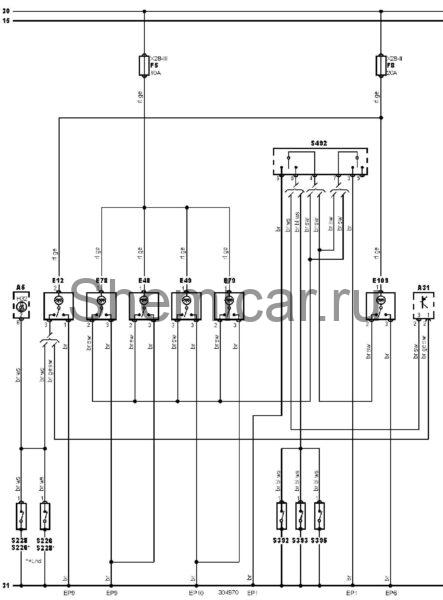

Электросхема освещения салона тип 2 Mercedes Benz V-Class 638

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A31

Блок управления центральным замком

EP1

Точка массы

EP10

Точка массы

EP6

Точка массы

EP9

Точка массы

E12

Лампа освещения салона (передняя)

E48

Лампа освещения салона (задняя левая или единственная)

E49

Лампа освещения салона (задняя правая)

E78

Лампа освещения салона, передняя левая

E79

Лампа освещения салона, передняя правая

E109

Лампа освещения багажного отделения

F5

Предохранитель

F8

Предохранитель

H32

Индикатор непристегнутых ремней безопасности

S226

Концевой выключатель двери водителя

S228

Концевой выключатель двери пассажира

S392

Контактная пластина сдвижной двери (правой)

S393

Концевой выключатель сдвижной двери (левой)

S395

Концевой выключатель двери грузового отсека

S492

Главный выключатель лампы освещения багажного отделения

X28-II

Блок предохранителей/реле, рулевая колонка 2

X28-III

Блок предохранителей/реле, приборная панель 3

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
