Электросхема системы запуска Mercedes Benz V-Class 638

Электрическая схема системы запуска Mercedes Benz V-Class 638 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

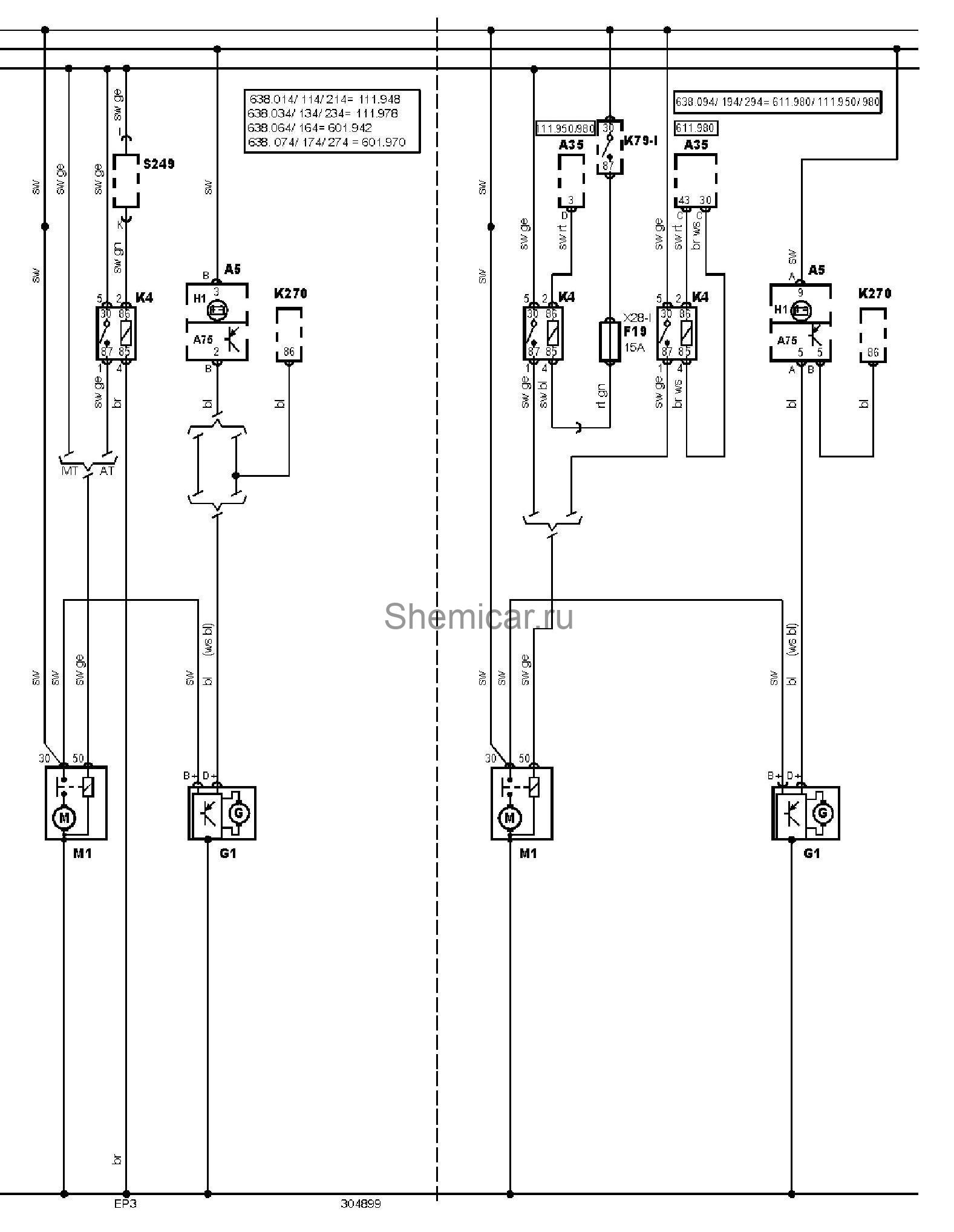

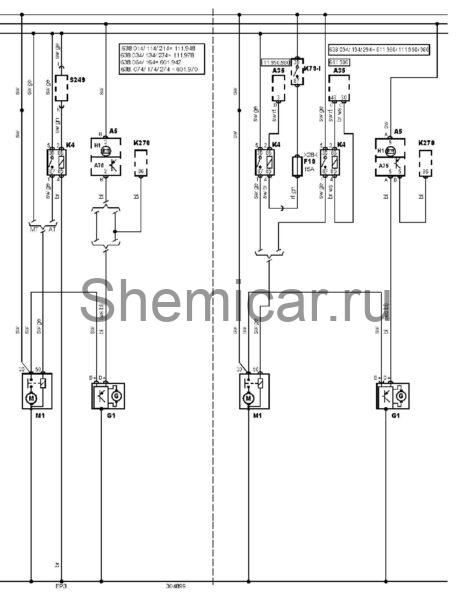

Электросхема системы запуска.

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
A35	Электронный блок управления двигателем (ECM)
A75	Блок управления комбинацией приборов
EP3	Точка массы
F19	Предохранитель
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K4	Реле стартера
K79-I	Реле 1 основных цепей зажигания
K270	Реле основных цепей
M1	Стартер
S249	Датчик положения селектора
X28-I	Блок предохранителей/реле, под сиденьем 1

цвета проводов на схеме.
