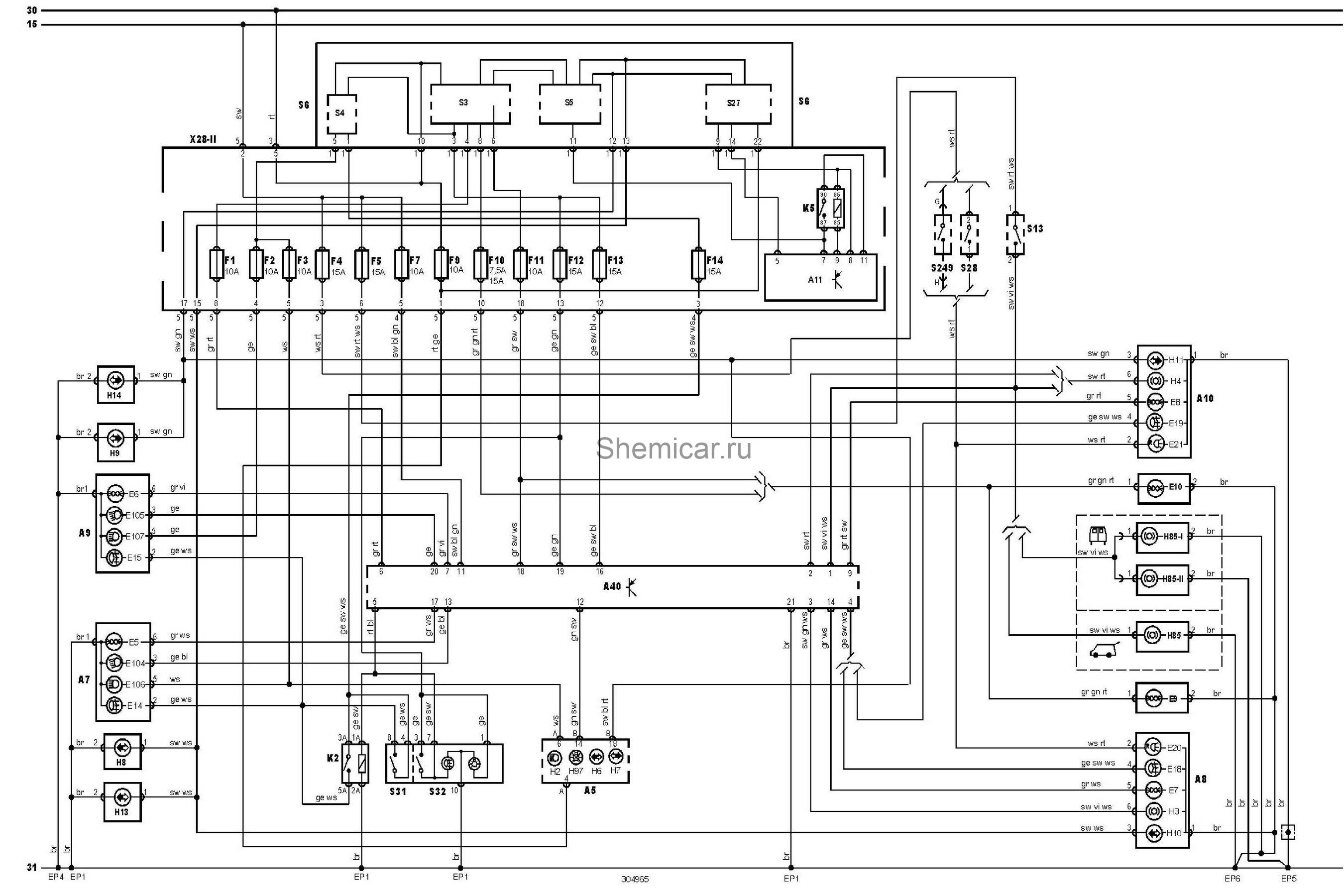

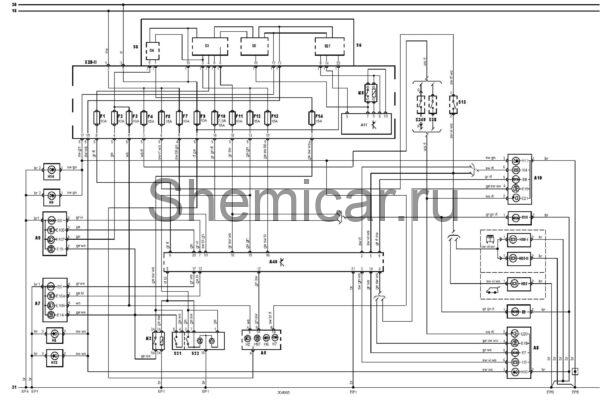

Электросхема внешнего освещения тип 3 Mercedes Benz V-Class 638

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A8

Левый задний фонарь в сборе

A9

Правая фара в сборе

A10

Правый задний фонарь в сборе

A11

Многофункциональный блок управления

A40

Блок системы проверки исправности ламп

EP1

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

E104

Лампа ближнего света (левая)

E105

Лампа ближнего света (правая)

E106

Лампа дальнего света (левая)

E107

Лампа дальнего света (правая)

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F7

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

H85

Лампа центрального стоп-сигнала

H85-I

Стоп-сигнал, центральный 1

H85-II

Стоп-сигнал, центральный 2

H97

Индикатор неисправности ламп

K2

Реле противотуманных фар

K5

Реле-прерыватель указателей поворота

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S249

Датчик положения селектора

X28-II

Блок предохранителей/реле, рулевая колонка 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
