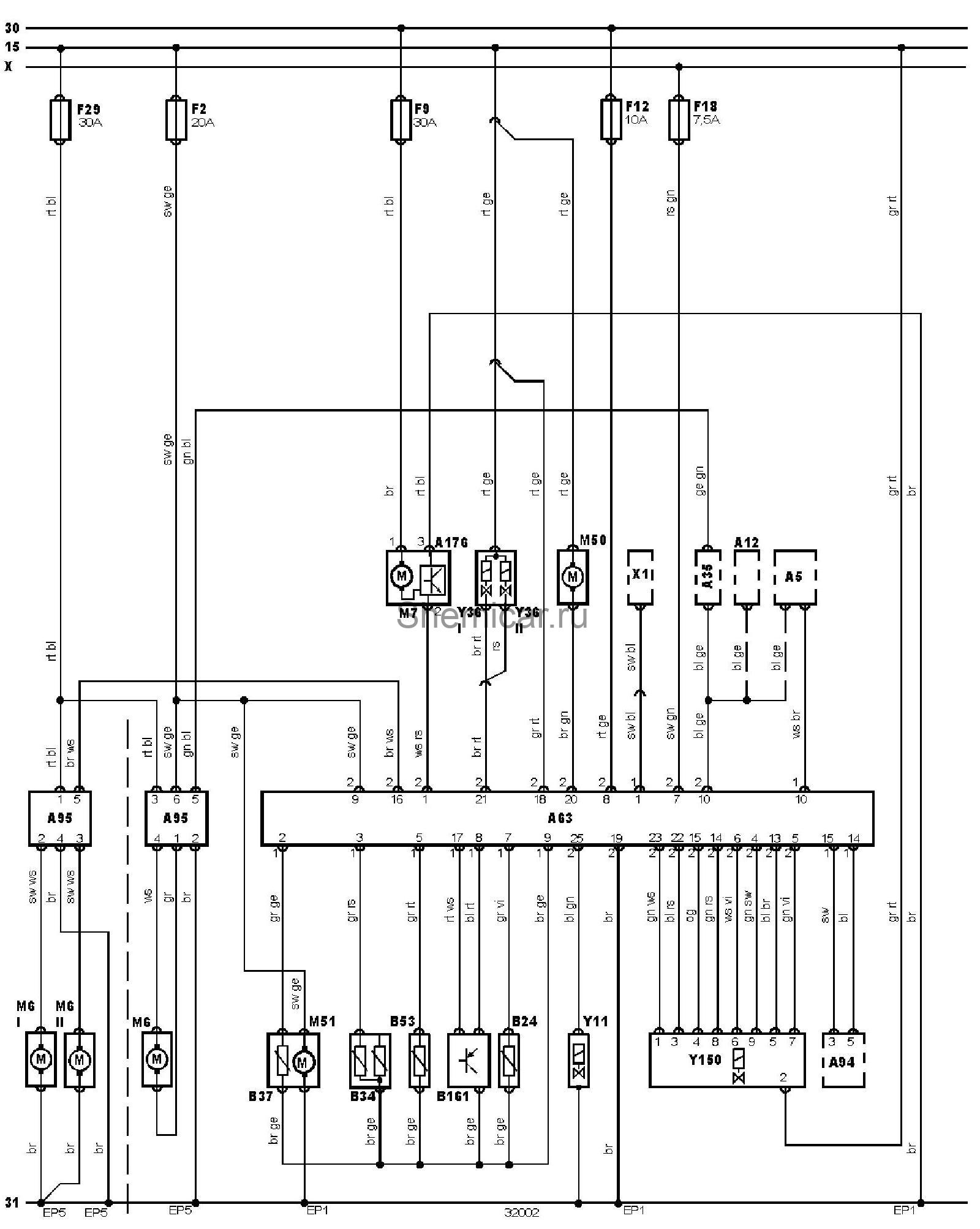

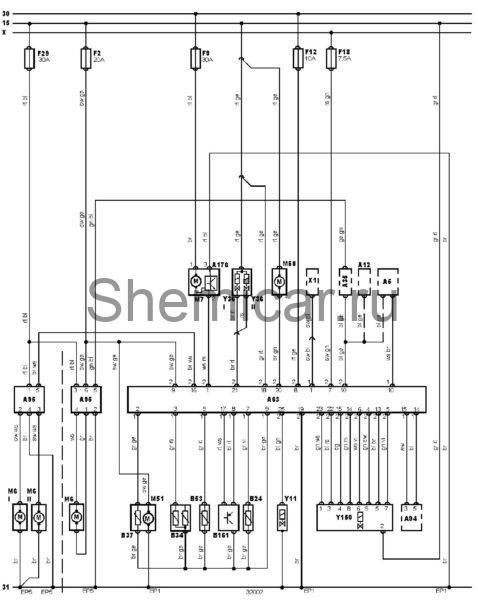

Электросхема кондиционера тип 6 Mercedes Benz С-Class 202

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A12

Блок управления частотой вращения холостого хода

A35

Электронный блок управления двигателем

A63

Электронный блок управления кондиционером

A94

Интегрированное реле/блок управления

A95

Блок управления электродвигателем вентилятора системы охлаждения

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B24

Датчик температуры охлаждающей жидкости

B34

Датчик температуры на выходе из отопителя

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B161

Датчик давления хладагента системы кондиционирования

F2

Предохранитель

F9

Предохранитель

F12

Предохранитель

F18

Предохранитель

F29

Предохранитель

M6

Электродвигатель вентилятора системы охлаждения (одиночный)

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M51

Вентилятор датчика температуры воздуха в салоне

X

Замок зажигания — вспомогательные цепи

X1

Диагностический разъем (DLC)

Y11

Электромагнитная муфта компрессора кондиционера

Y150

Блок клапанов отопителя / кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
