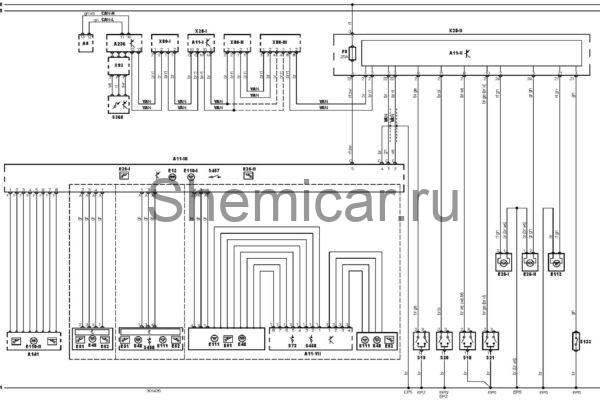

Электросхема освещения салона тип 1 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A11-III

Многофункциональный блок управления 3

A11-VII

Многофункциональный блок управления 7

A141

Внутреннее зеркало заднего вида

A236

Блок управления электрооборудованием рулевой колонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP2

Точка массы

EP5

Точка массы

E12

Лампа освещения салона (передняя)

E25-I

Лампа местной подсветки, единственная 1

E25-II

Лампа местной подсветки, единственная2

E26-I

Лампа подсветки багажника / задней двери 1

E26-II

Лампа подсветки багажника / задней двери 2

E48

Лампа освещения салона (задняя левая или единственная)

E51

Лампа местной подсветки (задняя левая)

E52

Лампа местной подсветки (задняя правая)

E110-I

Лампа внутреннего освещения, передняя 1

E110-II

Лампа внутреннего освещения, передняя 2

E111

Лампа внутреннего освещения, задняя

E112

Лампа внутреннего освещения, багажное отделение

F9

Предохранитель

S18

Выключатель освещения салона (со стороны водителя)

S19

Выключатель освещения салона (со стороны пассажира)

S20

Выключатель освещения салона (левый задний)

S21

Выключатель освещения салона (правый задний)

S73

Выключатель задней лампы освещения салона

S133

Концевой выключатель багажника / задней двери

S365

Комбинированный переключатель (на рулевом колесе)

S457

Выключатель лампы внутреннего освещения, передний

S458

Выключатель лампы внутреннего освещения, задний

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, моторный отсек

X28-II

Блок предохранителей/реле, багажное отделение

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
