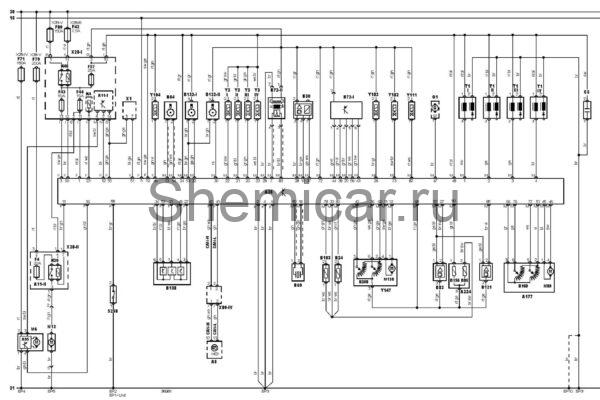

Электросхема двигателя 271.941 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления, спереди

A11-II

Многофункциональный блок управления, сзади

A35

Электронный блок управления двигателем

A95

Блок управления электродвигателем вентилятора системы охлаждения

A177

Блок управления дроссельной заслонкой

A224

Блок датчика состояния моторного масла

B24

Датчик температуры охлаждающей жидкости

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик — перед каталитическим нейтрализатором

B72-II

Подогреваемый кислородный датчик — после каталитического нейтрализатора

B83

Датчик абсолютного давления воздуха во впускном коллекторе

B86

Датчик уровня моторного масла

B121

Датчик атмосферного давления

B132-I

Датчик положения распределительного вала, впуск

B132-II

Датчик положения распределительного вала, выпуск

B138

Датчик положения педали акселератора

B156

Датчик температуры моторного масла

B169

Датчик положения электродвигателя привода дроссельной заслонки

B193

Датчик температуры воздуха за приводным нагнетателем (SC)

B208

Датчик положения привода перепускного клапана приводного нагнетателя

C3

Подавитель помех (аудиосистема)

F4

Предохранитель

F42

Предохранитель

F43

Предохранитель

F44

Предохранитель

F57

Предохранитель

F71

Предохранитель

F79

Предохранитель

F80

Предохранитель

G1

Г енератор

H63

Индикатор неисправности системы управления двигателем (MIL)

K4

Реле стартера

K20

Реле топливного насоса

K46

Реле системы управления двигателем

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

M138

Электропривод перепускного клапана приводного нагнетателя

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушки зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле 1

X28-II

Блок предохранителей/реле 2

X28-III

Блок предохранителей/реле 3

X28-IV

Блок предохранителей/реле 4

X28-V

Блок предохранителей/реле 5

X80-IV

Разъем 4 шины данных

Y3

Форсунки

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

Y147

Перепускной клапан приводного нагнетателя

Y182

Привод системы изменения фаз газораспределения, впуск

Y183

Привод системы изменения фаз газораспределения, выпуск

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
