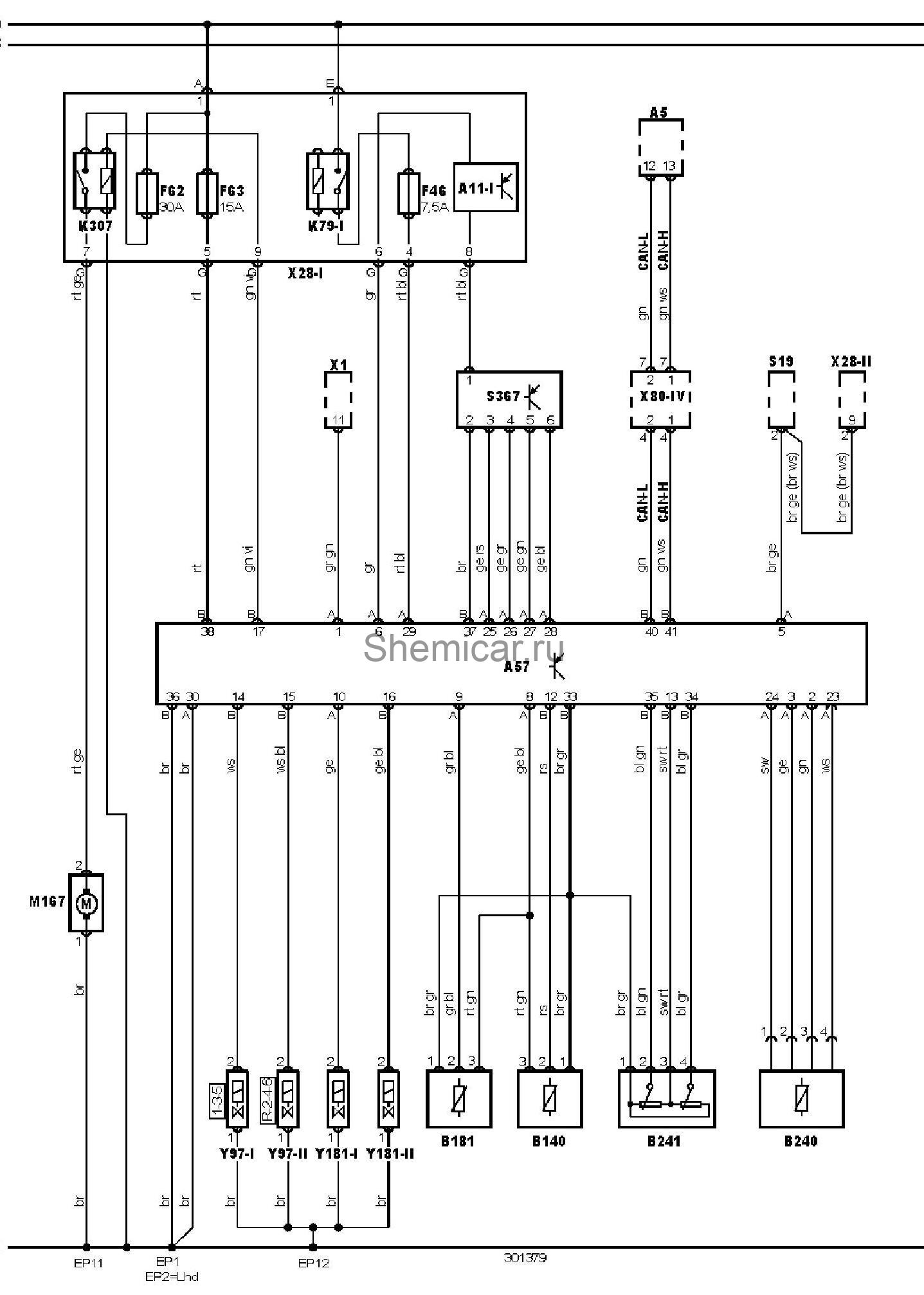

Электросхема МКПП Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A57

Электронный блок управления трансмиссией (TCM)

B140

Датчик давления рабочей жидкости трансмиссии

B181

Датчик частоты вращения вала турбинного колеса

B240

Датчик положения сцепления (муфты)

B241

Датчик выбора передачи

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP11

Точка массы

EP12

Точка массы

EP2

Точка массы

F46

Предохранитель

F62

Предохранитель

F63

Предохранитель

K79-I

Реле 1 основных цепей зажигания

K307

Реле насоса рабочей жидкоститрансмиссии

M167

Насос рабочей жидкости трансмиссии

S19

Выключатель освещения салона (со стороны пассажира)

S367

Переключатель системы управления трансмиссией

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, моторный отсек

X28-II

Блок предохранителей/реле, багажное отделение

X80-IV

Разъем 4 шины данных

Y97-I

Э/м клапан 1 переключения передач (SS)

Y97-II

Э/м клапан 2 переключения передач (SS)

Y181-I

Э/м клапан привода сцепления 1

Y181-II

Э/м клапан привода сцепления 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
