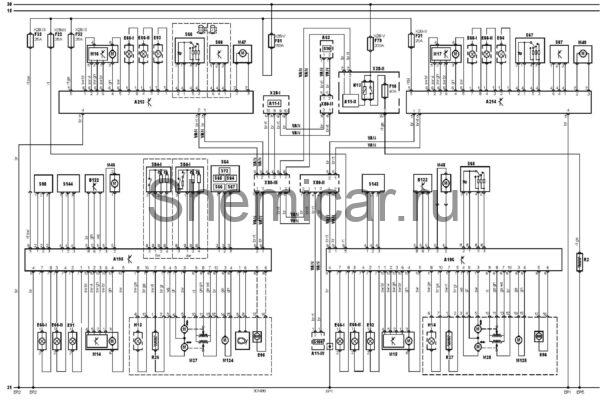

Электросхема зеркал тип 1 Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A11-IV

Многофункциональный блок управления 4

A63

Электронный блок управления кондиционером

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A213

Блок управления электрооборудованием левой задней двери

A214

Блок управления электрооборудованием правой задней двери

B122

Датчик сигналов противоугонной системы

EP1

Точка массы

EP2

Точка массы

EP5

Точка массы

E66-I

Габаритная лампа(ы) двери 1

E66-II

Габаритная лампа(ы) двери 2

E91

Лампа подсветки ручки двери водителя

E92

Лампа подсветки ручки двери пассажира

E93

Лампа подсветки ручки двери (левой задней)

E94

Лампа подсветки ручки двери (правой задней)

E95

Лампа бокового габарита (левый передний)

E96

Лампа бокового габарита (правый передний)

F10

Предохранитель

F21

Предохранитель

F22

Предохранитель

F32

Предохранитель

F33

Предохранитель

F79

Предохранитель

F81

Предохранитель

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

K13

Реле обогревателя заднего стекла

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R2

Обогреватель заднего стекла

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S30

Выключатель обогревателя заднего стекла

S64

Выключатель электропривода стеклоподъемника (дверь водителя)

S65

Выключатель электропривода стеклоподъемника (дверь пассажира)

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S72

Выключатель блокировки электропривода стеклоподъемников

S84-I

Выключатель привода замка багажника / задней двери 1

S98

Переключатель регулировки зеркал заднего вида

S100

Главный выключатель центрального замка

S143

Многофункциональный переключатель привода регулировки сиденья пассажира

S144

Многофункциональный переключатель привода регулировки сиденья водителя

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, моторный отсек

X28-II

Блок предохранителей/реле, багажное отделение

X28-III

Блок предохранителей/реле, приборная панель

X28-V

Блок предохранителей/реле, ниша запасного колеса

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-III

Разъем 3 шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
