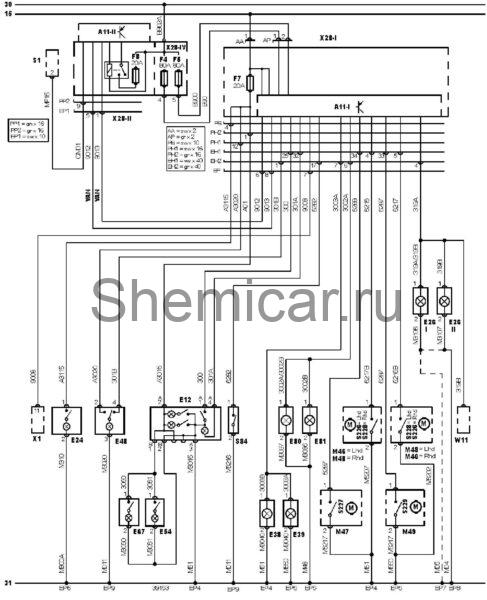

Электросхема освещения салона тип 1 Citroen C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

EP7

Точка массы

EP8

Точка массы

EP9

Точка массы

E12

Лампа освещения салона (передняя)

E24

Лампа подсветки вещевого ящика

E26

Лампа подсветки багажника / задней двери

E38

Лампа подсветки проема двери (левая или единственная)

E39

Лампа подсветки проема двери (правая)

E48

Лампа освещения салона (задняя левая или единственная)

E54

Лампа подсветки косметического зеркала (пассажира)

E67

Лампа подсветки косметического зеркала (водителя)

E80

Лампа подсветки пространства для ног (левая)

E81

Лампа подсветки пространства для ног (правая)

F4

Предохранитель

F5

Предохранитель

F7

Предохранитель

F8

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

S1

Замок зажигания

S84

Выключатель привода замка багажника / задней двери

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

VAN

ШинаVAN

W11

Запасной провод (жгут проводов)

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-IV

Блок предохранителей/реле, моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
