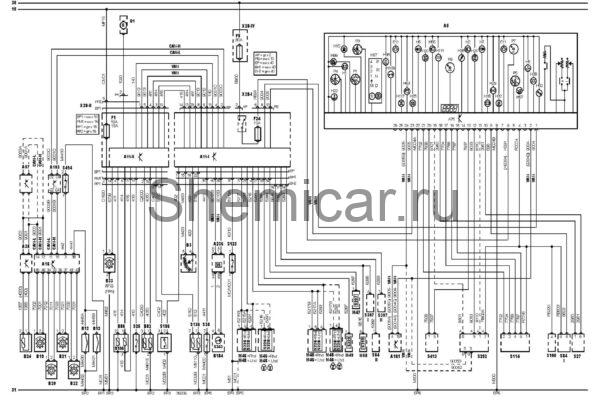

Электросхема приборной панели тип 1 Citroen C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

A161

Многофункциональный дисплей

A236

Блок управления электрооборудованием рулевой колонки

B3

Датчик указателя уровня топлива

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B19

Датчик частоты вращения левого переднего колеса (ABS)

B20

Датчик частоты вращения правого переднего колеса(ABS)

B21

Датчик частоты вращения левого заднего колеса (ABS)

B22

Датчик частоты вращения правого заднего колеса (ABS)

B24

Датчик температуры охлаждающей жидкости

B33

Датчик скорости автомобиля

B82

Датчик наличия воды в топливном фильтре

B86

Датчик уровня моторного масла

B156

Датчик температуры моторного масла

B184

Т ранспондер иммобилайзера

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F1

Предохранитель

F5

Предохранитель

F24

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор зарядки аккумуляторной батареи

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H22

Индикатор высокой температуры охлаждающей жидкости

H25

Индикатор свечей накаливания

H27

Индикатор(ы) системы переключения передач

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H38

Индикатор системы активной подвески

H50

Индикатор сервисного обслуживания

H55

Индикатор включения ближнего света фар

H57

Индикатор аварийной температуры моторного масла

H63

Индикатор неисправности системы управления двигателем (MIL)

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H109

Индикатор иммобилайзера

H111

Индикатор "STOP ENGINE"

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

P1

Вольтметр

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P5

Указатель температуры моторного масла

P7

Тахометр

P9

Спидометр

S6

Комбинированный переключатель

S25

Датчик аварийного давлениямасла

S27

Выключатель аварийной сигнализации

S35

Датчик включения стояночного тормоза

S84

Выключатель привода замка багажника / задней двери

S100

Главный выключатель центрального замка

S114

Переключатель выбора уровня активной подвеской

S123

Датчик непристегнутого ремня безопасности водителя

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S186

Датчик температуры охлаждающей жидкости

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

S292

Панель управления кондиционером/отопителем

S319

Выключатель замка крышки багажника / задней двери

S343

Датчик наличия ключа в замке зажигания

S397

Выключатель электродвигателя стеклоподъемника (задняя дверь)

S413

Выключатель системы курсовой устойчивости (ESP)

S414

Датчик уровня тормозной жидкости

VAN

ШинаVAN

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-IV

Блок предохранителей/реле, моторный отсек 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
